fleche jaunefleche jaune SUJET INITIAL OUVERT :

« Store banne tombé par terre et arraché de brique + isolation extérieure »

Email : abc_jeanmaltine699-at-nos_abc - Posté le : 21-04-2014
Titre : Store banne tombé par terre et arraché de brique + isolation extérieure

Bonjour,

Chez un copain, nous avons installé deux stores bannes pour couvrir sa terrasse de maison. Nous avons acheté ces deux stores coffres sur internet.

Malheureusement, l'un d'eux est tombé par terre au bout de 2 mois.

Il s'est complètement arraché du mur ! Pourtant nous avons utilisé tous les trous des consoles de pose : les 2 trous du haut avec du scellement chimique + tamis centreur, et les 3 trous du bas avec des longues vis chevillées.

Je ne suis pas spécialiste mais qu'avons-nous loupé ?

Le mur semble être en brique creuse (morceau orange) + un doublage extérieur d'isolation (partie blanche).

Que devons-nous faire pour refixer le store correctement ?

Bien cordialement,
Jean.
PS : je vous envoie des photos de la catastrophe.
icon arrow next suivant Les réponses, ci-dessous :
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : Pose de store
Email : bpfv-at-xyz.xx - Posté le : 21-04-2014
Titre : RE: Store banne tombé par terre et arraché de brique + isolation extérieure

Bonjour Jean et merci pour vos photos.

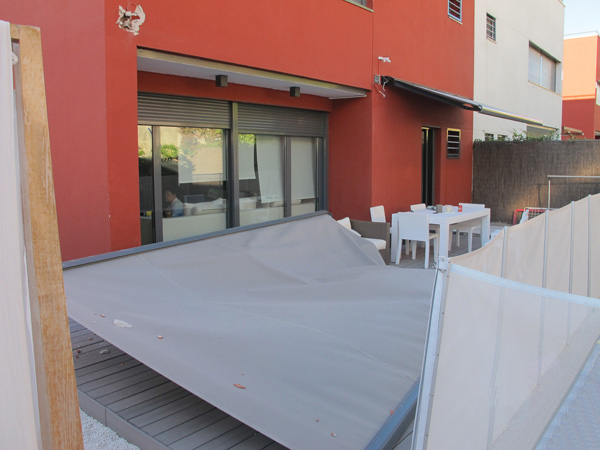

Store banne tombé par terre, cassé et arraché

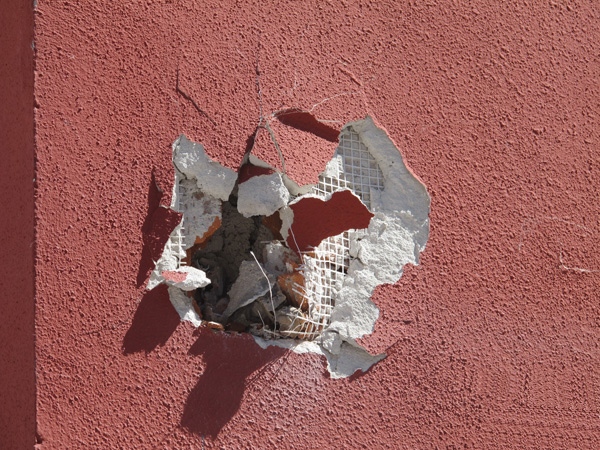

Scellement chimique arraché du mur en brique avec isolation extérieure

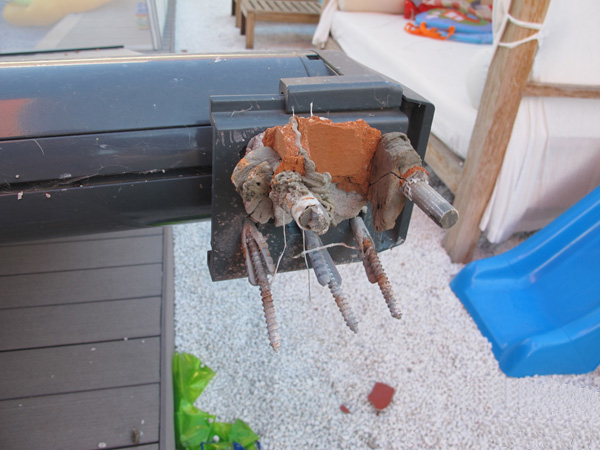

Store banne arraché du mur, fixation et tige défaite qui ne tienne pas

Pose sur isolation extérieure :

Oui votre mur semble avoir une partie revêtue d'isolation extérieure, il faut donc utiliser des tiges filetées "spéciale isolation extérieure". Il en existe chez Fischer (fixation Thermax) et chez Site Ab (fixation It Fix).
Sinon, vous pouvez en fabriquer vous-même avec de longues tiges filetées équipées d'entretoises. De cette façon lorsque vous serrerez les écrous, vous n'écraserez pas le doublage extérieur.

Voir le tutoriel dédié à la pose sur isolation extérieure : Pose de store banne sur mur avec isolation extérieure

Vos erreurs de pose :


Le premier problème si situe en partie haute, votre scellement n'a pas pris.

- Soit vous n'avez pas utilisé du scellement chimique de qualité.

- Et/ou, vous n'avez pas choisie des tiges filetées suffisamment longues pour s'ancrer profondément dans la brique creuse. Votre mur comporte un doublage extérieur (isolation), toute la résine ancrée dans cette zone-là ne sert à rien car pas d'accroche. Pour que cela tienne, il faut aller chercher bien profondément la brique.

- Et/ou, vous n'avez pas bien nettoyé les trous après perçage (il faut brosser et souffler/aspirer les trous avant d'introduire la résine) pour que le scellement tienne bien.

- Et/ou, la résine ne s'est pas bien mélangée à la sortie de la cartouche.

- Et/ou, vous n'avez pas assez repli les trous de résine et les parties creuses de la brique. D'ailleurs, on voit sur vos photos que les extrémités de tiges arrachées ne comportent pas beaucoup de résine. Toute la résine chimique a pris au niveau du doublage extérieur (isolation) et c'est normal qu'il n'y ait aucune réelle accroche là-dessus. En fait, vous avez juste comblé l'épaisseur de l'isolation avec du scellement.

Ensuite, la seconde erreur se trouve en partie basse des consoles.

Vous avez utilisé des tirefonds avec des chevilles prises sur le doublage extérieur (isolation), donc cela ne sert strictement à rien. Des chevilles sur une sorte de polystyrène, c'est une aberration ! Vous avez beau mettre des tirefonds très longs, l'ancrage des chevilles dans le blanc du mur n'apporte rien.
Donc en partie basse, vous auriez du utiliser également du scellement chimique (fait correctement et bien profond dans le mur).

Pour la pose de store sur brique creuse, des infos ci-contre : Pose de store banne sur brique creuse

Que faut-il faire maintenant ?

- Si vous voulez être tranquille, l'idéal serait de traverser le mur et mettre des contreplaques du coté intérieur. Cette solution serait la plus robuste mais cela nécessiterait de refaire le mur du coté intérieur de votre habitat.

- L'autre solution serait de reboucher nickel les trous existants, et refaire une nouvelle pose en décalant celle-ci de 50 cm, à voir si possible…
La nouvelle pose devra être faite dans les règles de l'art : vous rapprochez d'un professionnel storiste pour cela. Faites faire plusieurs devis mais je doute fort qu'un storiste prenne en charge votre chantier. Vous avez acheté vos stores sur internet et le mur est maintenant abimé, quel storiste voudrait reprendre cela ? Mais bon demandez toujours, on ne sait jamais.

- En outre, vous cumulez les problèmes car vous n'avez pas choisi le bon type de store banne. Vous avez choisi un store banne coffre qui possède des consoles de pose obligatoirement situées aux extrémités gauche et droite du coffre, donc impossible de les déplacer.
Vous auriez du choisir un modèle de store qui permette le déplacement des supports muraux, comme un store banne monobloc par exemple. Avec un tel store, vous auriez pu déplacer les supports muraux où bon vous semble sur le carré porteur.
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : store tombé
Email : abc_jeanmaltine699-at-nos_abc - Posté le : 21-04-2014
Titre : Store banne tombé par terre et arraché du mur

Bonjour et merci pour votre réponse très précise.

• Pour ce qui est de traverser le mur et d'installer des contreplaques du coté intérieur, cela serait bien d'un point de vue résistance mais pas possible car l'intérieur a été refait récemment.

• Pour ce qui est de déplacer la console de pose, ce n'est malheureusement pas possible sur ce store. Nous n'aurions pas du acheter un tel store coffre car ce modèle ne permet pas de déplacer les supports muraux, arffff…

• Je pense qu'on va tenter une repose au même endroit. Mais avant cela, nous allons contacter un façadier pour qu'il passe voir l'état du trou et voir s'il y a quelque chose à faire en renfort.
En fait, nous n'avons pas utilisé des tiges filetées assez longues pour le scellement chimique. L'ancrage ne s'est fait qu'à la surface du mur. Il aurait fallu traverser l'isolation et pénétrer plus en profondeur dans le mur et bourrer de résine a fond.
Au sujet des tirefonds en partie basse, oui je me rends maintenant compte qu'elles ne servent à rien prises sur la partie blanche du mur. Nous aurions du utiliser du scellement chimique en haut et en bas de la console, et bien mettre la dose de résine au fond des trous.

Bien cordialement,
Jean.
PS : n'hésitez pas si vous avez des idées, d'autres conseils à me donner pour réparer cela...
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : store tombé
Email : abc_marcoaventurye-at-noo_abc - Posté le : 22-04-2014
Titre : RE: Store banne tombé par terre et arraché de brique + isolation extérieure

Bonjour,

Il faudrait être sur-place pour voir l'état du trou et bien analyser le mur.

Toujours est-il que se refixer au même endroit est risqué car cette zone-là est devenue plus fragile. Faudra pas que ce soit devenu un gruyère.

Pour ma part, j'ai posé récemment un énorme store banne coffre de 200 kg (de dimension 8m x 4m) sur un mur isolé par l'extérieur. Il faut juste découper l'isolation polystyrène proprement et mettre des cales en téflon (ça coûte cher) sur la largeur des supports et travailler le tout avec de la tige filetée inox de 12 et du scellement chimique correctement utilisé.
Après, il faut refaire un joli joint de silicone autour des supports pour ne pas pourrir l'isolant, puis tu poses ta banne.

Bonne chance.
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : pose de store
Email : abc_zizouille85-at-hotmai_abc - Posté le : 27-04-2014
Titre : Pose faite par un professionnel, c'est plus sûr

Mdr la pose...

Heureusement qu'il n'y avait personne dessous et qu'il existe des professionnels qui vous prennent cher pour ce type de pose mais qui eux ne risquent pas de vous tuer (mis à part financièrement ah ah).

Imaginez si vous aviez eu un de vos enfants sous ce store quand il est tombé !
Bref, pour ce genre de configuration, confiez cela à un professionnel, c'est plus raisonnable et sécurisant.

Cordialement,
Luc
