fleche jaunefleche jaune SUJET INITIAL OUVERT :

« Notice moteur SOMFY : LT 50 / 60, SLT, Ipso, Jet, Apollo, Mariner, Vectran »

Email : abc_michel-xxxx-at-neu_abc - Posté le : 06-08-2009
Titre : Notice moteur SOMFY : LT 50 / 60, SLT, Ipso, Jet, Apollo, Mariner, Vectran

Bonjour,

Je recherche les notices pour le réglage des moteurs Somfy SLT 50, SLT 60, LT 50 (RH), LT 60, IPSO, ...

Je suis agent technique dans une maison de retraite et j'ai besoin de reprogrammer les fins de courses sur certain volet roulant et store banne. Le souci est que je n'ai pas les notices.

Il me semble que les noms des modèles concernés sont SOMFY Apollo, SOMFY Mariner, SOMFY Vectran, SOMFY Meteor, SOMFY Jet, SOMFY Ariane...

Je ne comprends pas comment fonctionne les moteurs avec les deux boutons sur le dessus de la tête.

Merci par avance.
Michel.
icon arrow next suivant Les réponses, ci-dessous :
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : Notice Somfy
Email : bpfv-at-xyz.xx - Posté le : 08-08-2009
Titre : Notice des moteurs Somfy SLT (50 et 60) pour store ; et LT (50 et 60) pour volet roulant

Bonjour Michel,

Pour programmer les moteurs SLT et LT, c’est très simple à faire. Avec les notices ci-dessous, vous comprendrez vite...

1.) Identification du coté du moteur :

Volet et Store : Moteur somfy à gauche ou droite

Avant de procéder au réglage du moteur, identifiez le coté du moteur : à gauche ou à droite. Vous trouverez à chaque fois les deux cas dans la notice.

2.) STORE BANNE - Les Moteurs SLT (50 ou 60) de Somfy :

Les moteurs de la série Somfy SLT 50 et SLT 60 sont des moteurs filaires (à commande par interrupteur) dédiés aux stores bannes à coffre/cassette.

Ils possèdent 2 boutons de réglage de fin de course haute et basse sur la tête du moteur : 1 blanc et 1 bleu ou bien 1 jaune et un bleu.
Ces moteurs-là sont spéciaux pour store banne coffre (ou semi-coffre dit cassette) car ils permettent de régler la butée haute en prenant en compte un effort supplémentaire du moteur pour fermer le coffre. Et, avec un moteur Somfy SLT le coffre du store banne sera mieux refermé au fil des mois quelque soit l'allongement de la toile. De plus, la fermeture sera faite avec un couple réduit, la fermeture de coffre se fait tout en douceur arrivée en butée haute.

Voici la notice complète au format pdf : Notice du moteur Somfy LT 50 60

CI-DESSOUS, UN EXTRAIT DE LA NOTICE :

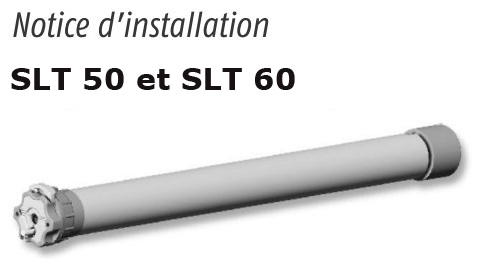

Notice somfy moteur SLT 50 60

LA PREPARATION DU MOTEUR SOMFY SLT 50 ou 60 :

Fin de course somfy

LE CABLAGE ET BRANCHEMENT DU MOTEUR SLT 50 ou 60 :

cablage branchement somfy

LE REGLAGE DE LA POSITION D'ARRET BASSE DE LA MOTORISATION SLT 50 ou 60 :

Réglage moteur somfy

Avec l'interrupteur de commande, positionnez et arrêtez le store à la position basse désirée (= store ouvert), puis appuyez et relâchez le bouton correspondant (l'image ci-avant vous montrera quel est le bon bouton, en fonction que votre moteur soit à gauche ou à droite).

LE REGLAGE DE LA POSITION D'ARRET HAUTE DE LA MOTORISATION SLT 50 ou 60 :

Programmation Moteur Somfy

Avec l'interrupteur de commande, positionnez et arrêtez le store à la position haute 10 cm avant, puis appuyez et relâchez le bouton correspondant (l'image ci-avant vous montrera quel est le bon bouton, en fonction que votre moteur soit à gauche ou à droite).

TEST FINAL DU MOTEUR SOMFY :

Notice Somfy

Une fois que tout marche bien, remettre le cache sur la tête du moteur.

3.) VOLET ROULANT - Les Moteurs LT (50 ou 60) de Somfy :

Les moteurs de la série Somfy LT 50 et LT 60 sont des moteurs filaires (à commande par interrupteur) dédiés aux volets roulants. C'est la gamme la plus installée au monde.
Le réglage des courses s'effectue comme pour la gamme SLT vue précédemment : par simple appui sur les boutons poussoirs de fin de course situés sur la tête du moteur.

Selon la puissance du moteur (10 Nm, 20 Nm, 25 Nm, etc…), le moteur s'appelle LT 50 Jet, LT 50 Meteor, LT 50 Gemini, etc…

Sachez que la série LT 50 est dédiée aux volets roulants mais on peut aussi utiliser sur un store banne. Maintenant, pour un store banne coffre, il sera tout de même préférable d'opter pour la série SLT pour avoir une fermeture de coffre plus adapté.
A noter qu'il existe aussi le modèle LT 50 RH (RH = RoundHead, c'est le même modèle sauf que la tête du moteur est toute ronde et plus petite, pour application particulière).

Voici la notice complète au format pdf : Notice du moteur Somfy LT 50 60

CI-DESSOUS, UN EXTRAIT DE LA NOTICE :

Notice somfy moteur LT 50 60 RH

Symbole Notice somfy moteur LT 50 60

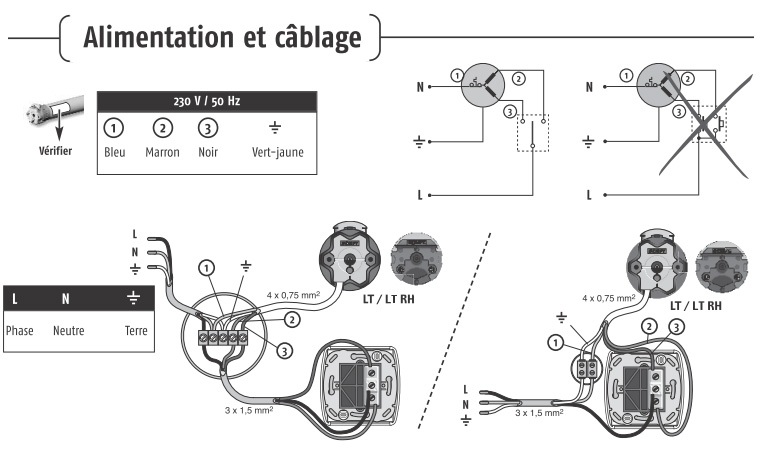

LE CABLAGE ET BRANCHEMENT DU MOTEUR SOMFY LT 50 ou 60 :

cablage et branchement du moteur filaire somfy LT 50 60

LE REGLAGE DES COURSES DU MOTEUR SOMFY LT 50 ou 60 :

Réglage de fin de course moteur bouton jaune et blanc

MISE EN GARDE ET AVERTISSEMENT :

cablage somfy LT 50 60 Précaution à prendre

- Pour les interrupteurs de commandes : ne branchez pas deux ou plusieurs actionneurs (= moteurs) sur le même interrupteur inverseur, il faut obligatoirement utiliser une commande groupée dans ce cas. Et, n'utilisez pas d'interrupteurs de type « éclairage » (seul les interrupteurs de type inverseur peuvent être câblés). Enfin, il ne faut pas brancher deux interrupteurs inverseurs directement sur un même moteur.

- Ces appareils sont munis d'une fixation du type M : si le câble d'alimentation de cet appareil est endommagé, il doit être remplacé par le câble d'alimentation spécial (choisissez la référence dans le catalogue SOMFY).

- Afin d'être conforme à la norme NFC 73800, vous devez prévoir en amont sur le circuit électrique, un dispositif de coupure (disjoncteur) dont la distance d'ouverture des contacts est de 3mm minimum.

- Enfin, l'installation doit être faite par une personne qualifiée ou artisan professionnel.
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : notice
Email : abc_martialo-star123-at-orang_abc - Posté le : 29-08-2010
Titre : Cherche la notice du moteur Somfy Ipso 50

Salut à tous,

Cette page est bien complète, merci.
Pour ma part, j'ai un problème sur un moteur Somfy IPSO 50, pour les réglages ce sont des petits picots ! et non des boutons.
Je n'arrive pas à régler les fins de course.
Comment faire ?

Cordialement.
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : Somfy Ipso
Email : abc_nadine.fifi123-at-orang_abc - Posté le : 19-02-2012
Titre : Comment régler un volet roulant filaire avec moteur somfy ipso

Bonjour,

Quelqu'un pourrait-il me conseiller sur la manière de reprogrammer un volet roulant doté d'un Somfy Ipso 6 dont j'ai modifié les dimensions. Et surtout à quoi servent les deux vis (une blanche et une jaune) en bout de moteur que l'on règle avec une clé btr de 2.

Merci.
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : Somfy Ipso
Email : bpfv-at-xyz.xx - Posté le : 19-02-2012
Titre : Notice moteur Ipso Somfy

Pour les moteurs Somfy Ipso en filaire, c'est là : Notice moteur Ipso Somfy
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : Somfy Solus PA
Email : abc_ddelaudeben-at-orang_abc - Posté le : 10-03-2012
Titre : Notice moteur SOMFY Solus PA : notice et réglage

Salut,

Je possède une installation avec des moteurs Somfy Solus 10, et je n'arrive pas à régler les fins de course haut et bas sur deux volets roulants.
Avez-vous la notice de ce produit ?

Par ailleurs, sur l'un des volets roulants, le moteur est tout mou et n'a plus de force. J'ai lu sur ce forum qu'il était possible de remplacer le condensateur interne du moteur pour redonner une nouvelle vie au moteur et lui redonner de la force.
Pouvez-vous m'aider ?

Merci.
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : Dépannage moteur Somfy
Email : bpfv-at-xyz.xx - Posté le : 10-03-2012
Titre : Notice moteur SOMFY Solus PA et pour le dépanner, réparer

Notice du moteur Somfy Solus PA dans cette page : Notice Moteur Somfy Solus PA

Démontage pour changer les fins de course ou le condensateur sur un moteur Somfy Solus PA :
Moteur Somfy : changer le condensateur ou les fins de course
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : volet roulant en panne
Email : abc_philerrphile-at-voil_abc - Posté le : 03-10-2013
Titre : Volet roulant : Panne et problème sur moteur Meteor de Somfy

Bonjour,

J'ai un moteur Meteor de Somfy (c'est marqué sur ma facture), il équipe mon volet roulant de baie vitrée de cuisine.
Depuis ce matin, il ne fonctionne plus du tout ! J'ai vérifié au tableau électrique, rien n'a disjoncté.
Par où commencer pour dépanner et vérifier ??

Cordialement,
Phil.
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : Dépannage réparation
Email : bpfv-at-xyz.xx - Posté le : 03-10-2013
Titre : Aide pour dépannage sur volet roulant avec moteur Somfy

Salut Phil,

Si le moteur ne fonctionne pas :
Vérifiez :
- le câblage du moteur et de l'inter de commande, mais si personne n'y a touché, cela m'étonnerait.
- la conformité du câble utilisé (4 conducteurs).
- attendre un peu de temps, peut-être que le contact thermique de sécurité moteur s'est enclenché (attendre le refroidissement) ; mais je n'y crois pas trop, à moins qu'un de votre bambin ait joué à faire monter et descendre le volet, du coup le moteur a chauffé et s'est mis en sécurité.

Si le volet roulant s'arrête trop tôt :
Vérifiez :
- le fonctionnement des fins de courses, arrêt haut et bas,
- que la couronne d'entrainement soit bien solidarisée au tube d'enroulement,
- que les fins de courses soient bien réglés.
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : Didier95
Email : abc_didier.idres-at-orang_abc - Posté le : 01-01-2016
Titre : RE: Notice moteur SOMFY : LT 50 / 60, SLT, Ipso, Jet, Apollo, Mariner, Vectran

Bonjour,

J'ai un volet roulant de marque moteur Somfy, le probleme est le suivant:

J'ai appuyé sur la télécommande Somfy pour ouvrir le volet à mi course j'ai voulu le stopper mais celui ci a continué de monter sans s'arrêter et depuis plus rien.

J'ai enlevé le coffre qui se trouve à l'extérieur pour voir si je voyais le fil, mais je ne vois aucun fil.

Il faut savoir qu'il y a une télécommande pour chaque pièce et un interrupteur à l'entrée de la maison qui ferme tous les volets et meme avec l'interrupteur central tous les volets se ferment sauf celui la.

J'ai aussi une télécommande qui ferme tous les volets du 1er étage et meme la , ils se ferment tous sauf le volet en question.

Je souhaiterais savoir comment démonter le volet et éventuellement démonter et changer le moteur.

Merci pour votre aide..

Cordialement

Didier
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : olaf
Email : abc_kilijuli2009-at-gmail_abc - Posté le : 13-04-2016
Titre : RE: Notice moteur SOMFY : LT 50 / 60, SLT, Ipso, Jet, Apollo, Mariner, Vectran

Bonjour, j'ai un moteur Somfy Apollo CSI 35/17 monté sur un store banne Largeur du store 5 m longueur de déroulement 3,2m Diametre tube 70 mm ce moteur n'arrive plus à retenir le store c'est à dire qu'au moment de l'arret soit en montée ou descente le store se déroule d'une quarantaine de cm comme si le freinage ne se faisait pas .Ma question est le moteur est-il trop faible pour ce store Cordialement .Merci
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : jerome
Email : abc_jdelboulle-at-hotmail_abc - Posté le : 01-12-2016
Titre : Moteur SOMFY : LT 50 / 60

bonjour,

j'ai un volet roulant, grand classique, le condensateur est mort.
Le problème est que le bloc m'a échappé des mains.

Le cable vert et rouge se sont débranches cote moteur et le noir de l'autre cote.

Ou se branchent ces cables svp et comment demonter le coté opposé au moteur pour y remettre le noir?

merci
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : JEAN -MARC FAVRAUD
Email : abc_favraudjeanmarc-at-orang_abc - Posté le : 04-12-2016
Titre : Valeur condensateur moteur ALTUS 50 RTS

quel valeur en tension et µF mettre pour moteur volet roulant SOMFY ALTUS 50 RTS
