fleche jaunefleche jaune SUJET INITIAL OUVERT :

« Volet roulant : montage attache tablier, sangle, verrou, clip, agrafe, dva »

Email : kristhale17_-at-_yahoo.fr - Posté le : 08-07-2011
Titre : Volet roulant : montage attache tablier, sangle, verrou, clip, agrafe, dva

Bonjour,

Les verrous automatiques de notre volet roulant électrique se sont cassés.

Il y avait des petites sangles surement savamment accrochées dessus qui se sont cassées aussi.
Je ne sais donc pas si elles entouraient le tube ou si elles étaient attachées au tube.

J'acheté de nouveaux verrous fournis avec les petites sangles. Je vois bien comment visser l'attache verrou au tube et le glisser dans la première lame.
En revanche je ne vois pas comment installer les sangles ??

Quelqu'un pourrait-il éclairer ma lanterne ?

A part ça, connaissez-vous d'autres systèmes d'attache tablier de volet roulant et comment les monter ?? J'ai vu qu'il existait plein de système d'attache.

Merci.
PS : j'envoie une photo de l'attache que j'ai acheté.
icon arrow next suivant Les réponses, ci-dessous :
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : Attache tablier sangle
Email : bpfv_-at-_hotmail.fr - Posté le : 09-07-2011
Titre : RE: Comment attacher les sangles d'attache de tube pour volet roulant ?

Volet roulant : sangle verrou attache tablier

bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : Attache tablier
Email : madegerwan_-at-_sfr.fr - Posté le : 09-07-2011
Titre : RE: Comment attacher les sangles d'attache de tube pour volet roulant ?

Moi, j'ai un volet roulant tradi et j'ai du changer une attache dernièrement.

J'avais une sangle en nylon et une attache de type agrafe. J'ai passé la sangle dans les troues de l’agrafe puis repasser encore dedans un peu aléatoirement, en tout cas de façon à ce que cela tienne bien.

Du moment que cela tient bien, c'est le plus important. Il faut se débrouiller pour que ça tienne le mieux possible.
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : volet roulant electrique
Email : kristhale17_-at-_yahoo.fr - Posté le : 10-07-2011
Titre : RE: Comment attacher les sangles d'attache de tube pour volet roulant ?

Merci pour votre réponse.
J'ai bien vu, effectivement avec l'attache type agrafe, qu'il faut passer par l'un des jours entre la premiere et la deuxieme lame. Sauf que là les sangles sont trop large pour passer dedans. Ce n'est donc pas cette solution qu'il nous faut adopter.
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : Montage et pose
Email : thegianno49460_-at-_yahoo.fr - Posté le : 11-07-2011
Titre : Montage et pose de verrou automatique de volet roulant

Salut,

J'ai des volets roulants chez moi. Après avoir vérifier les attaches tablier, ceux-ci sont toutes simples et non sécurisées (à sangle visser dans le tube).

J'ai vu qu'il existait des verrous automatiques. Ces attaches-verrous de tablier apportent une sécurité supplémentaire contre le soulèvement du volet roulant lorsqu'il est fermé. Du coup, cela m’intéresse car ces produits n'ont pas l'air très chers en plus.

Avant de me lancer dans l'achat des verrous d'attaches, pouvez-vous me dire comment on les attaches et si c'est facile à monter ??

@+
JP.
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : Attache tablier
Email : bpfv_-at-_hotmail.fr - Posté le : 11-07-2011
Titre : Attache tablier, sangle, verrou automatique, réglette, tablier, tube enroulement

Rappel :

Volet roulant tradi, traditionnel

Volet roulant : ci-dessous, nous allons voir différents types d'attache tablier au tube d'enroulement.

1.) Attache avec agrafe, sangle et réglette :

Attache volet roulant : agrafe, sangle, reglette

Vous voyez ci-dessus le passage de la sangle dans l'agrafe. Ce chemin de passage de la sangle est le mieux, ne pas attacher autrement.
Il existe plusieurs formes d'agrafe selon la forme de votre tube d'enroulement. Il existe des agrafes de sangle plate à cornes pour tube octogonal, des agrafes de sangle plate pour tube octogonal, des agrafes boucles pour tube 53 et octogonal...
En photo ci-avant, c'est une agrafe pour tube ZF. Acheter l'agrafe qui correspond à votre tube d'enroulement bien sûr.

2.) Le clip sangle, l'attache rapide de tablier de volet roulant :

Le clip sangle attache rapide se pose simplement par pincement. Il est en acier galvanisé.
Il est nécessaire d'avoir 3 agrafes par mètre. On préconise 10 Kg maximum par agrafe.

Volet roulant : Attache tablier clip sangle

Installation du clip sangle :

Etape 1 : Mettre la sangle dans un des trous de l'agrafe ou bien dans les deux troues pour une double-sangle.
Etape 2 : Mettre l'agrafe dans la queue du tube et faire une pression avec votre doigt dans le sens de la flèche P1.
Pour dégrafer, il faut tirer la sangle suivant la flèche P2.
Etape 3 : c'est terminé, le clip agrafe sangle est monté.

3.) Le DVA.

DVA (©Deprat Verrou Automatique) est une attache verrou de tablier de volet roulant. Il dispose d'une sécurité pour empêcher le relèvement du volet roulant lorsqu'il est en position fermé.

Attache tablier de Volet roulant : Deprat Verrou Automatique

Le DVA est disponible selon deux modèles : le cinq ou le sept éléments. Ils diffèrent simplement par le nombre d'éléments qui les constituent.
A utiliser en fonction du diamètre du tube d'enroulement utilisé.
Il est obligatoire d'utiliser deux DVA par volet roulant pour que le verrou soit efficace ! Et, ceux-ci doivent êtres placés aux plus près des coulisses, aux extrémités.
Pour des volets roulants larges, il faut utiliser des attaches intermédiaires.

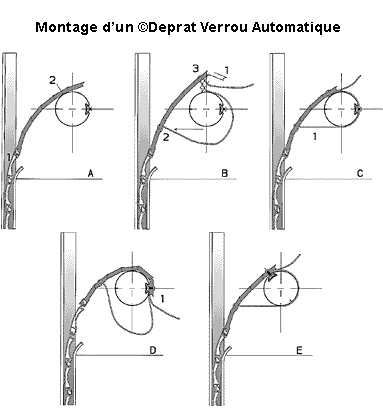

Montage, installation de Verrou Automatique de volet roulant

Installation du ©Deprat Verrou Automatique :

1) Tout d'abord, supprimer le système de fin de course du couple conique ou du treuil utilisé, le Verrou Automatique le remplacera.

2) Le volet roulant en position basse, mettre les écrous dans la queue d'aronde du tube et glisser les bagues d'épaisseur sur le tube (nombre de bagues suivant appréciation).
Glisser le Verrou Automatique dans la première lame et l'appuyer contre le tube en prenant soin que la première lame soit engagée dans la coulisse comme indiqué sur le dessin (figure A1).

L'élément du Verrou Automatique tangent au tube sera choisi pour la fixation (figure A2). Si la tangente se trouve entre deux éléments il faut choisir l'élément supérieur. S'il reste des éléments inutilisables, il faut les supprimer en cassant les lames d'acier (figure B1).

3) Passer la sangle dans les fentes d'un élément (figure B2). Les fentes doivent être choisies de manière à ce que la sangle se trouve à peu près en position horizontale  lorsqu'elle vient passer en dessous du tube (figure C1).
Dans tous les cas, il est mieux que la sangle soit inclinée vers le volet roulant plutôt que vers l'axe d'enroulement. Puis mettre l'autre extrémité de la sangle (figure B3) dans le premier élément, puis tendre la sangle sans trop forcer, mais sans qu'elle soit molle non plus (figure C).

4) Ensuite, remonter un peu le volet roulant pour que l'opérateur puisse fixer le Verrou Automatique correctement (figure D1).

5) Voilà, c'est presque fini. Descendez le tablier complètement et forcer légèrement en fin de course. Les éléments du Verrou Automatique seront plaqués les uns contre les autres. La sangle bien tendue empêchera la déformation du D.V.A (figure E).

Si vous voyez une déformation du D.V.A., vous avez mal bossé, il faut refaire le réglage ! Soit en déplaçant la sangle, soit en modifiant la tension.

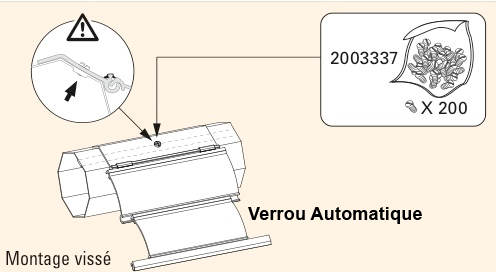

4.) Le Verrou Automatique (standard).

Le verrou a une sécurité pour empêcher le soulèvement du volet roulant lorsqu'il est fermé.

Volet automatique, montage, liaison du tablier au tube d'enroulement

5.) Attache de tablier bande inox à clipser.

Ci-dessous, pour tube d'enroulement Deprat 53 et octogonal.

Attache de volet roulant : montage du rideau sur axe d'enroulement

6.) Attache de tablier inox à visser.

Attache tablier bande inox à visser sur tube volet roulant

7.) Attache de tablier inox à crochet.

Attache tablier inox à crochet pour tube Deprat et octogonal

Ci-dessus, une attache de tablier inox à crochet pour tube Deprat 53 et octogonal.
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : Attache de volet roulant
Email : thegianno49460_-at-_yahoo.fr - Posté le : 13-07-2011
Titre : RE: Volet roulant : montage attache tablier, sangle, verrou, clip, agrafe, dva

Merci énormément pour vos informations.

J'ai regardé sur plusieurs sites web qui vendent des attaches rigides de tablier. Il y a plusieurs tailles déjà.
Aussi, certaines attaches rigides ont plusieurs éléments de lames (1, 2 voire 3 lames maillons). Je suppose que c'est en fonction de la distance entre le tablier et le tube d'enroulement.

Comment choisir parmi ces attaches (à 1, 2 voir 3 éléments ou plus) ???
Salutations,
JP.
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : Attache rigide à clipper, clipser
Email : patsouko83_-at-_gmail.com - Posté le : 13-07-2011
Titre : Attache rigide à clipper, clipser : comment les défaire, les démonter

Je souhaiterais savoir comment enlever et remettre des attaches tabliers rigides à clip, du genre clicksur.

Toutes les attaches tablier cités ci-avant ne sont pas fixées comme les miennes.
Pour les systèmes d'attache rigide à clipper, comment les défaire ?

Merci pour les informations.
Patsouko.
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : Attache de volet roulant
Email : bpfv_-at-_hotmail.fr - Posté le : 14-07-2011
Titre : RE: Volet roulant : montage attache tablier, sangle, verrou, clip, agrafe, dva

Une réponse pour Patsouko :

Les attaches rigides "Clicksur" sont parfois vissées ou rivetées dans le tube d'enroulement.
Ou alors, essayez de faire glisser le verrou Clicksur sur la droite pour que le fil ressorte de la rainure, il y a bien souvent un fil attache en fer pénétrant. Essayez cela à l'aide d'un petit tournevis, et il faut soulever l'ergot noir pour le sortir.
Voir la photo d'une attache clicksur ci-dessous :

Attache rigide clicksur de volet roulant

Si votre attache est clipsée ou clippée, c'est autre chose.
Pour vous dire comment on les dé-clippe ou re-clippe, il faudrait voir des photos car c'est difficile à dire comme ça tellement il existe différentes sortes d'attaches. Clipper ou clipser signifie "enchâsser, fixer en l'encastrant dans, fixer à l'aide d'un clip...". Avec un petit tournevis, cela se défait.
Votre attache peut être lié dans le tube avec des clips ou colliers. Cela existe aussi en attache tablier, voir la photo ci-dessous.

Attache rigide montage par collier de volet roulant

Ou encore, l'attache peut être fixée avec des crochets pénétrants :

Attache tablier par crochet

Une réponse pour JP :

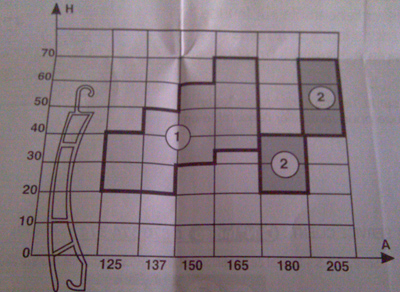

Si on prend par exemple les différents attaches "Clicksur", le choix entre les différents modèles dépend de l'épaisseur des lames du tablier, mais aussi de la taille du caisson (A) et la distance H (qui définit la position de la première lame du tablier au bas du caisson). Voir les abaques de choix d'attache Clicksur ci-dessous :

Volet roulant : tulipe, tablier, coulisse, hauteur coffre caisson

Choix attache tablier - comment choisir ?

Se renseigner auprès de votre revendeur pour faire le bon choix avant de passer commande.
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : Jolly Motor
Email : bpfv_-at-_hotmail.fr - Posté le : 20-07-2011
Titre : Attache de tablier rigide de Jolly motor

Un autre produit...
Le verrou attache rigige "Jolly Block" de Jolly Motor :
Attache de tablier de volet roulant Jolly Block Motor.
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : Ben
Email : benoit.maury.33_-at-_gmail.com - Posté le : 18-11-2011
Titre : RE: Volet roulant : montage attache tablier, sangle, verrou, clip, agrafe, dva

Objet : Attache sangle volet roulant manuel cassée.

Bonjour,

Mon volet roulant manuel ne remonte plus. En effet après avoir ouvert le coffre, j'ai pu constater que soit les réglettes étaient cassées, soit le haut de la 1ère lame était cassée... j'ai sorti la 1ère lame qui était cassée.

Je dois donc changer et remettre les réglettes plastique défectueuses.

Ma question est la suivante : peut-on clipser une réglette ou faut-il obligatoirement les faire glisser sur l'axe de la 1ère lame car le volet fait la largeur de la pièce et je n'ai pas d'espace de chaque coté de la lame....
Aussi les réglettes font 12cm de long, comment choisir de nouvelles réglettes ?

D'avance merci.
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : Verrou automatique
Email : babelhouma_-at-_yahoo.fr - Posté le : 31-03-2012
Titre : RE: Volet roulant : montage attache tablier, sangle, verrou, clip, agrafe, dva

Bonjour, si je comprends bien, le verrou automatique remplace ce que vous appelez
l’attache tablier que je voie sur le dessin.
Merci de me le confirmer.
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : demoniak61
Email : demoniak61_-at-_yahoo.fr - Posté le : 21-09-2012
Titre : RE: Volet roulant : montage attache tablier, sangle, verrou, clip, agrafe, dva

Bonjour,

J'ai essayé de monter des attaches "clicksur" sur un volet roulant à sangle, mais sans succès : cela n’empêche pas le volet d'être forcé, en effet l'axe étant sur roulement à bille, celui-ci tourne librement.

Le monteur que j'ai interrogé ne voit pas de solution, et vous ?
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : Jérôme
Email : stores-clement_-at-_hotmail.fr - Posté le : 23-09-2012
Titre : RE: Volet roulant : montage attache tablier, sangle, verrou, clip, agrafe, dva

Bonjour,

Le volet roulant à sangles est effectivement le seul type de volet qu'il n'est pas possible de sécuriser avec des verrous Clicksur.

La seule solution serait d'insérer une lame avec une serrure qui rentrerait dans les coulisses (sur le même principe que les volets à tirage direct).
Dans ce cas, il faut également s'assurer que le tablier aura encore la place de s'enrouler dans le coffre.

Cordialement.

Jérôme
Storiste en région Parisienne
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : pb volet
Email : jpami838_-at-_free.fr - Posté le : 27-09-2012
Titre : RE: Volet roulant : montage attache tablier, sangle, verrou, clip, agrafe, dva

Bonjour, j'ai un volant roulant en PVC.

La lame tout en haut du tablier s'est cassé ! ainsi que l'attache.
Comment faire pour changer cette lame et l'attache qui va avec et qui relie le tablier au tube d'enroulement ?

Cordialement,
JP
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : Volet roulant
Email : bpfv_-at-_hotmail.fr - Posté le : 27-09-2012
Titre : Volet roulant qui casse niveau de l'accrochage, de la fixation du tablier

Bonjour JP,
Regardez le sujet ci-contre : Volet roulant qui casse niveau de l'accrochage, de la fixation du tablier
Vous y trouverez des élements de solutions.
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : Liaison du tablier
Email : dccfu95jqbk75rv_-at-_jetable.org - Posté le : 31-03-2013
Titre : Volet roulant : mes attaches tabliers de volet en métal à démonter

Bonjour,

Je tente de démonter l'un de mes volets roulants pour le motoriser (avec un kit Somfy), mais je ne sais pas comment faire pour enlever mes attaches de tablier.
Je ne suis pas sûr que ce soit des attaches-tablier de type "Clicksur". Du coté du tablier, l'attache se coulisse dans la lame. Et du coté du tube d'enroulement, il y a un fil-attache de fer (voir carré rouge sur la photo envoyée), que je n'ai pas forcé pour ne rien endommager.
Savez-vous comment défaire mes attaches-tablier en métal ? Par où cela se défait ?

J'envoie des photos...
Merci.
Fred.
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : attache tablier
Email : bpfv_-at-_hotmail.fr - Posté le : 12-04-2013
Titre : Aide pour défaire une attache tablier de volet roulant

Bonjour Fred, merci pour la photo :

volet roulant : liaison attache fil de fer

Effectivement, votre attache tablier se défait du coté du fil-attache en fer (carré rouge sur la photo).
Selon moi, on peut retirer le fil-attache de fer en faisant levier avec un tournevis tout simplement.
Ils sont rentrés en force pour éviter à l'attache de sortir du profil de maintien sur le tube d'enroulement.

De toute façon, c'est par ce fil d'attache en fer que votre attache-tablier se retire, y'a pas d'autre moyen…
On retire toujours une attache-tablier du coté du tube d'enroulement, et non du coté de la lame haute du tablier.
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : Attache de tablier de volet
Email : zizouille85_-at-_hotmail.fr - Posté le : 12-04-2013
Titre : RE: Volet roulant : montage attache tablier, sangle, verrou, clip, agrafe, dva

Bonsoir Fred,

Dans tous les cas, si vous avez un kit Somfy, le tube est livré dans le kit et les attaches-tablier aussi, donc au pire vous avez tout ce qu'il faut pour les remplacer !

Cordialement,
Luc
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : fredb777
Email : dccfu95jqbk75rv_-at-_jetable.org - Posté le : 16-04-2013
Titre : RE: Volet roulant : montage attache tablier, sangle, verrou, clip, agrafe, dva

Merci à tous pour vos conseils !
Je n'ai donc pas hésité à forcer un peu en suivant vos indications, et j'ai réussi le démontage sans dégâts.

Au cas où d'autres lecteurs seraient dans la même situation : le fil de fer est en fait une goupille (il y en a une de chaque côté), qu'on peut enlever en faisant glisser l'attache de droit à gauche alternativement pour "dégripper" et en tirant latéralement.

Cordialement
Fred.
icon ok pouce haut Cette page du forum vous a aidée ? SVP, partagez-la sur votre réseau social préféré, merci d'avance :
réponse répondre icon response AJOUTER UNE REPONSE PERTINENTE
transparentLes messages purement publicitaires ne sont pas autorisés, merci.
Votre pseudo ou quelques mots-clés (25 caractères maxi).
Email (utilisez de préférence un email secondaire, jetable ou un alias d'email).
Titre (100 caractères maxi).
Vos questions ou réponses dans le champ de texte ci-dessous :
icon appareil photo caméra Pour inclure des photos à votre message, envoyez-les moi par email sur bpfv_-at-_hotmail.fr
   transparent Pour reformer mon adresse email : remplacez l'expression farfelue _-at-_ par @ bien sûr.
transparent
Annuaire store barre lettre Contact barre copyright © conseils-store.com - mentions légales
transparent
transparent
