 SUJET INITIAL OUVERT : « Montage électrique Anémomètre Eolis Somfy et capteur solaire de store » |
|---|
Contact : tmfrederic.detienenes-at-skyne_abc - Posté le : 21-08-2009
Titre : Montage électrique Anémomètre Eolis Somfy et capteur solaire de store
Bonjour,
Je fais des travaux à la maison et on a démonté mon interrupteur Somfy de mon store extérieur sans noter où va chaque fil.
J'ai 7 fils qui arrivent. Et en plus du moteur Somfy du store, il y a l'anémomètre et le détecteur solaire.
Pouvez-vous m'aider et me dire quel fil va dans quel trou ?
Il y a un fil noir, un blanc, un rouge, un brun, un bleu, un jaune et un vert (qui est raccordé à la terre si j'ai bien vu).
Sur l'interrupteur Somfy, en haut de droite à gauche, il y a une flèche vers le bas, un L, un N et puis une flèche vers le haut.
En bas il y a les chiffres 1, 2, 3, 4, 5 et 6.
Si mes souvenirs sont bons, le blanc se met sur le 4, le jaune sur le 5 et le rouge sur le 6 et rien sur les 1, 2 et 3.
Je ne sais pas non plus où se branche mon alimentation...
Si vous avez des schémas de câblage de moteur Somfy commandé par un interrupteur Somfy et avec un anémomètre en option et un capteur solaire, merci d'avance. |
|
|
|
 LES REPONSES, CI-DESSOUS : |
 Pseudo ou mots-clés liés au sujet : Montage electrique Somfy | Contact : bpfv-at-xyz.xx - Posté le : 21-08-2009
Titre : Montage électrique interrupteur Somfy sur store banne
Bonjour,
Question bien formulée = réponse bien précisée... il faut décrire davantage votre installation.
Quel modèle de moteur filaire Somfy avez-vous ?
Quel modèle d'interrupteur Somfy avez-vous (Inis, centralis...) ?
Idem pour l'anémomètre et le capteur solaire...
 Vous trouverez ci-dessous, la notice Somfy pour les moteurs filaires SLT, LT...
Notice somfy SLT, LT, Apollo, Mariner, Vectran etc...
Dedans, il y a le cablage de l'interrupteur pour cette gamme-là.
Il y a aussi un article qui traite du cablage de l'opérateur Somfy SLT 50 - SLT 60 :
Cablage et branchement Somfy
Concernant l'anémomètre, il y en a plusieurs chez Somfy.

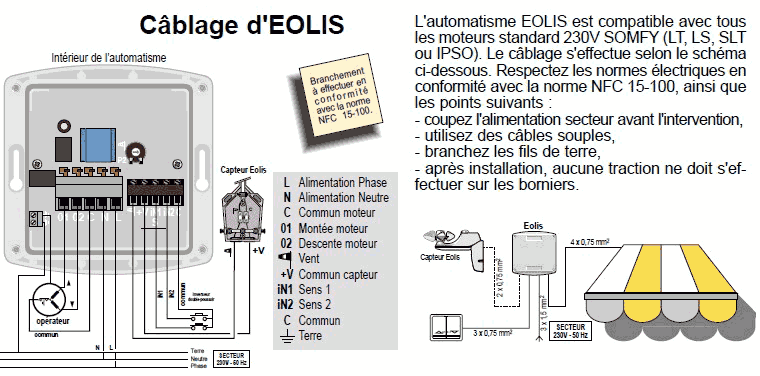

Vous trouverez ci-dessous le schéma de cablage de l'anémomètre Somfy INTEO EOLIS, automatisme vent pour store :

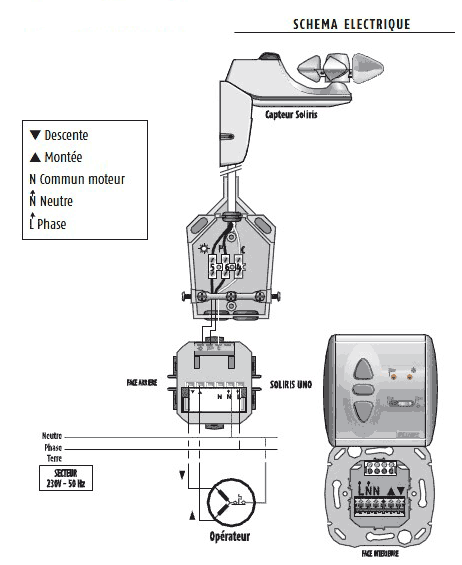

Egalement si ça peut vous aider, vous trouverez ci-dessous le schéma de cablage de l'anémomètre - capteur solaire SOLIRIS UNO
L'automatisme Soliris Uno est une commande individuelle vent/soleil. Il s’utilise avec le capteur filaire Soliris (vent/soleil).
Respectez les normes électriques en vigueur, ainsi que les points
suivants : coupez l'alimentation secteur avant l'intervention, utilisez des câbles souples, après installation, aucune traction ne doit s'effectuer sur les borniers, branchez impérativement les fils de terre. |
|
|
|
| Pseudo ou mots-clés liés au sujet : Panne anémomètre Somfy | Contact : tmyves.de.backers-at-busmail_abc - Posté le : 12-07-2013
Titre : Problème anémomètre Somfy
Bonjour,
J'ai acheté un appartement avec une installation Somfy avec télécommande et capteur anémomètre vent. La toile de store ne semble plus se rétracter automatiquement. A partir de quel puissance de vent se rétracte-t-elle ? Y a-t-il un test pour savoir si le système capteur vent fonctionne ?
Un immense merci pour les réponses.
Christian Denis |
|
|
|
| Pseudo ou mots-clés liés au sujet : Aide | Contact : tmthierrys-at-yaho_abc - Posté le : 12-07-2013
Titre : Montage électrique avec anémomètre Somfy
Bonjour Christian Denis,
Votre anémomètre est-il câblé en filaire ou bien est-il en sans fils comme la télécommande ? Quel modèle avez-vous exactement ?
En tout cas, pour voir s'il fonctionne, mettre un ventilateur ou un sèche cheveux devant, si rien ne se passe malgré que l'hélice tourne vivement, il faudra voir de changer la pile dans un 1er temps.
Thierry. |
|
|
|
