 SUJET INITIAL OUVERT : « Changer la commande de mon store banne Sunstyl Gold Plein Soleil » |
|---|
Contact : tmcharles-piquets-at-sf_abc - Posté le : 03-02-2010
Titre : Changer la commande de mon store banne Sunstyl Gold Plein Soleil
Salut.
J’ai acheté il y a 2 ans et 7 mois exactement, un store banne chez Leroy Merlin en région parisienne.
C'est le fameux modèle SUNSTYL Plein Soleil Gold coffre intégrale, 5 mètre de large pour 3.5 mètre de tombée, commandé par télécommande sans fil (avec manœuvre de secours), toile polypropylène (pas de bonne qualité, si j'avais su avant j'aurais pris une toile acrylique).
Bref, je ne l'ai pas utilisé tout l’hiver. Et la semaine dernière, j'ai voulu le déployer pour vérifier s'il fonctionnait toujours bien et malheureusement, il a commencé à « bugger » !
La panne :
Manuellement, le store s'ouvre et se ferme bien.
Par contre avec la télécommande sans fil, j'arrive à déployer le store mais impossible de l'arrêter où je veux. Même problème lorsque je le remonte : impossible de stopper à mi-position !
Parfois, le store ne répond pas à la télécommande sans fil, je suis obligé d'appuyer plusieurs fois sur la télécommande pour que le store bouge.
Ou alors, il faut que j'attende quelques instants pour faire fonctionner à nouveau le store.
Source du problème :
D'après ce que j'ai pu lire sur internet et sur ce forum, il s'agirait du boitier « récepteur radio » qui ne fonctionne plus correctement. J'ai téléphoné à Leroy Merlin, au bout de 4 jours ils m’ont donné la même réponse.
Verdict : il y en a pour 130 euros pour le changer, mon store n'est plus sous garantie (> 2 ans). J’ai plein d’autres frais en ce moment et pas trop les moyens d'acheter un nouveau récepteur. Et si c’est pour qu'il dure encore 2 ans et demi, non merci…
Mon projet :
J'aimerais me débarrasser de la télécommande sans fil et installer à la place un double-interrupteur de commande câblé.
Cela sera bien plus fiable sur le long terme et surtout moins cher ! J'ai lu des articles sur ce forum qui attestent que c’est possible.
Mes questions :
Quel interrupteur de commande acheter ?
Avez-vous une marque, un modèle à me conseiller pour que ca soit compatible avec mon store banne SUNSTYL "Gold Plein Soleil" ?
Pouvez-vous m'expliquer comment brancher l'interrupteur que vous me conseillez ?
Mon store a 4 fils qui sortent du moteur : le jaune-vert, le bleu, le marron et un fil Noir.
- Jaune-vert, c’est la terre.
- Le bleu, c’est le neutre.
- Le marron et le noir, c’est montée/descente d’après ce que j’ai compris.
Il y a un schéma de câblage sur un des messages du forum, mais est-ce le même branchement pour tous les modèles d’interrupteur ?
Mille mercis d’avance pour vos réponses.
Charles. |
|
|
|
 LES REPONSES, CI-DESSOUS : |
 Pseudo ou mots-clés liés au sujet : SARL STORES 33 - Storiste en Gironde | Contact : tmzstores33zs-at-orang_abc - Posté le : 03-02-2010
Titre : RE: Changer la commande de mon store banne Sunstyl Gold Plein Soleil
Bonjour Charles,
Alors commençons par le début :
Avez vous changer la pile de votre télécommande ?
Est-ce une télécommande Somfy ou bien une autre marque ?
Ensuite, un inverseur montée/descente c'est un inverseur, peu importe "la marque". Les grands fabricants (tels Merlin gerin, Legrand, Hager, etc...) font du bon matos et vous avez libre choix.
Pour le branchement, selon le coté où se trouve votre moteur (vue de face) : si le moteur est à droite alors le noir correspond à la montée ; et s'il est à gauche c'est le marron.
N'hésitez pas s'il vous manque des infos !!!
Cordialement.
François. |
|
|
|
| Pseudo ou mots-clés liés au sujet : Store Sunstyl | Contact : tmcharles-piquets-at-sf_abc - Posté le : 05-02-2010
Titre : Changer la commande de mon store banne Sunstyl Gold Plein Soleil
Merci Francois pour votre aide.
Oui j'ai changé les piles de la télécommande mais la panne persiste.
Concernant la marque de la télécommande, ce n'est pas une Somfy. Pour tout dire, il n'y a rien d'inscrit dessus, pas de marque.
Par contre, sur le boitier récepteur, il y a d'inscrit "AUTOMO5".
Bref, je vais essayer de brancher un interrupteur-inverseur la semaine prochaine et je vous tiens au courant via le forum.
Merci encore. |
|
|
|
| Pseudo ou mots-clés liés au sujet : Store Sunstyl | Contact : bpfv-at-xyz.xx - Posté le : 08-02-2010
Titre : Installer une commande filaire sur un store banne Sunstyl Gold Plein Soleil
 Concernant le moteur de votre store banne SUNSTYL :
Après quelques recherches sur internet, j’ai pu découvrir que la plupart des stores bannes électriques de marque SUNSTYL (distribués par Leroy Merlin et La Redoute, entre autres...) sont équipés d’un moteur tubulaire de marque TELCO (moteurs Made In China). Ca peut changer d'ici là…

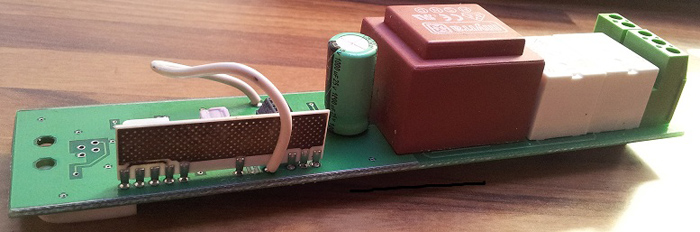

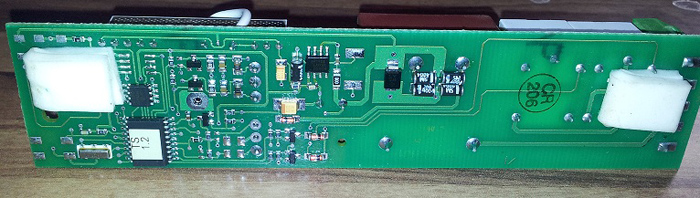

Le récepteur radio AUTOMO5 et sa télécommande sans fil (émetteur) :
L’estampillage AUTOMO 5 sur le récepteur ne signifie rien de particulier, ce n'est qu'un nom. Ce n’est pas une marque, ni un fabricant. Disons que c’est un récepteur radio sans marque ! Mais voyons voir de plus près.
Quand on ouvre le boitier de la télécommande (photo ci-dessous), on peut lire sur le circuit imprimé l'inscription suivante : TXS2121
TXS2121 est la Télécommande Série TXS 2121 (avec les switchs) de SEAV.
On découvre alors que le fabricant de la télécommande est SEAV (leur site web seav.it). Pour que ca soit compatible, le récepteur est aussi de marque SEAV.
SEAV est un fabricant italien d’émetteur et de récepteur radio pour la commande de store, volet roulant, portail… SEAV fabrique l’électronique et le boitier.
Source : leguen. philippe. free.fr
Votre projet de brancher un interrupteur filaire à la place de la commande radio sans fil :
Il n’y a rien de compliquer à installer un interrupteur inverseur double poussoir, le câblage est facile.
Un moteur tubulaire de store ou volet-roulant possède deux enroulements à point commun. Le câblage de l’interrupteur inverseur est le même quel que soit le fabricant.
Si vous achetez un interrupteur inverseur de marque électrique diverse (Hager, Merlin Gerin…), le câblage sera le suivant :
Sur l’interrupteur inverseur, il faut ramener une phase sur L et mettre le marron et le noir du moteur sur les emplacements prévus (marqués 1 et 2).
Reliez les 2 fils de neutre (bleu) ensemble sur un domino et les 2 fils de terre (vert/jaune) sur une autre borne de domino. Dominos que vous mettrez à l’intérieur du boitier bien sûr.
Si vous achetez un interrupteur inverseur de moteur de store/volet roulant (tel Somfy, Nice, Becker…), le câblage sera le même, c’est le même produit :
Ci-dessous, un interrupteur inverseur double poussoir de marque Somfy.
Il y a juste une différence au niveau des lettres : vous amènerez la phase sur la borne P (P et L c’est la même chose, cela signifie la phase). Le marron et le noir du moteur sont à mettre sur les emplacements prévus (ici, des flèches de montée et de descente).
Aussi, il existera une borne Neutre dans le boitier. Pas besoin de domino, il faut relier les 2 fils de neutre sur l’emplacement prévu.
Au final, c’est exactement le même câblage que précédemment, cela revient au même.
Attention : ne négligez pas de raccorder les deux fils de terre (la terre sert à la protection des personnes), c’est très important et obligatoire.
Le choix de l’interrupteur inverseur :
Il existe deux grandes familles d’interrupteur inverseur : ceux pour l’intérieur ou ceux pour l’extérieur.
N’achetez pas un inverseur dédié pour l’intérieur que vous installerez à l’extérieur. Il ne fonctionnera pas longtemps : l’humidité l’abîmera, s’incrustant à l’intérieur. Pire encore, s’il est mouillé par la pluie ou par une forte humidité extérieure, vous risquerez de prendre une décharge électrique !
Pour une pose dehors, optez donc pour un inverseur dédié pour l’extérieur. Il a un indice de protection (IP) qui le protège contre les projections d'eau dans toutes les directions. Le boitier est suffisamment étanche.
Enfin, pour une pose à l’extérieur, les normes électriques imposent aussi que le câble soit suffisamment protégé. Il doit être mis dans une goulotte. |
|
|
|
| Pseudo ou mots-clés liés au sujet : Store Sunstyl | Contact : tmcharles-piquets-at-sf_abc - Posté le : 09-02-2010
Titre : Changer la commande de mon store banne Sunstyl Gold Plein Soleil
Bonjour,
Voila j'ai branché le moteur sur un inverseur et tout fonctionne à merveille !! Prix de l'inverseur = 20 euros.
Il ne me reste plus qu'à mettre la longueur de câble dans une goulotte pour que ca soit caché et propre.
Merci énormément pour toutes les infos que vous m'avez données ! |
|
|
|
| Pseudo ou mots-clés liés au sujet : Récepteur store | Contact : tmth.serotis-at-orang_abc - Posté le : 29-04-2010
Titre : Mise en place d'un nouveau récepteur sur un store banne Sunstyl Gold
Salut,
J'ai eu la même galère sur mon store banne Sunstyl de Leroy Merlin. C'est le récepteur qui tombe en panne à chaque fois ! C'est la maladie des stores Sunstyl.
En remplacement, j'ai changé de marque, j'ai mis un récepteur radio Somfy. C'est le Inteo Centralis Receiver RTS. Par contre du coup, j'ai du acheté une nouvelle télécommande, j'ai pris une Telis RTS Somfy.
Cet ensemble récepteur+ télécommande fonctionne avec tous les moteurs qui fonctionnent en filaire ou avec récepteur externe.
Par contre, si vous êtes amené à tout changer (moteur + commande), je vous conseille de prendre les moteurs Somfy récents, qui ont le récepteur radio intégré au moteur.
Je me suis équipé récemment pour deux de mes volets roulants. Ces moteurs ont une garantie de 5 ans, il n'y a pas de boitier récepteur externe encombrant, fin de course automatique, et surtout : ils ont une position en plus, la position favorite appelée "My". Ce que les anciens moteurs à électronique déporté n'ont pas.
En vous souhaitant une bonne journée. |
|
|
|
| Pseudo ou mots-clés liés au sujet : Nadette | Contact : tmnadette.lourdaults-at-orang_abc - Posté le : 26-05-2010
Titre : RE: Changer la commande de mon store banne Sunstyl Gold Plein Soleil
Bonjour, comme tous les autres internautes j'ai le même problème avec mon store banne motorisé de chez leroy merlin.
Pouvez-vous me dire où me procurer un récepteur radio Somfy et la télécommande qui va avec...
Merci d'avance. |
|
|
|
| Pseudo ou mots-clés liés au sujet : Emetteur Récepteur | Contact : bpfv-at-xyz.xx - Posté le : 26-05-2010
Titre : Fourniture de télécommande et récepteur radio Somfy ou autre
Tous les installateurs, les revendeurs de store, volet roulant, fenêtre partout en France... peuvent vous fournir (et vous installer) un récepteur radio et une télécommande, Somfy ou une autre marque...
Faites faire plusieurs devis car les prix peuvent pratiquement varier du simple au double, et ce sur une même référence ! |
|
|
|
| Pseudo ou mots-clés liés au sujet : Pb sur store | Contact : tmchristian.mathiots-at-dbmail_abc - Posté le : 07-06-2010
Titre : Installer un interrupteur sur mon store banne Sunstyl Gold Plein Soleil
Tout d'abord, un grand merci à tous ceux qui aident sur le forum.
J'ai le même souci avec mon store banne Sunstyl de 2007 installé par un professionnel. Un an après, récepteur de télécommande ne fonctionne plus, marque SEAV BeFree S1, je téléphone à Leroy Merlin qui me répond de prendre contact avec le distributeur qui est à... 950 km de Compiègne, il se trouve vers Rivesalte ou Banyuls !
Bref, ils m'adressent un devis de 140 euros (envoi compris), et en plus pas aimables quand on leur dit que leur matériel c'est de la M....
Ce qui n'est pas normal, c'est que Leroy Merlin nous envoient à leurs fournisseurs, moi j'ai acheté et payé chez Leroy Merlin, c'est à eux de faire le nécessaire en principe.
Cette année ça recommence, alors ras la casquette je vais acheter ce qu'il faut et faire monter un inverseur filaire.
Pour le câblage je suppose un domino et le même diamètre de ce qui sort du moteur ?
@+, Christian. |
|
|
|
| Pseudo ou mots-clés liés au sujet : Store banne Sunstyl | Contact : tmzer.boumasas-at-orang_abc - Posté le : 10-06-2010
Titre : RE: Changer la commande de mon store banne Sunstyl Gold Plein Soleil
Bonjour, mon récepteur radio (le boitier externe donc, pour ceux qui n'ont toujours pas compris) de store banne Sunstyl est en panne.
J'ai des questions :
Puis-je le remplacer par un récepteur radio d'une autre marque ?? et garder ma télécommande actuelle ? Ma télécommande fonctionnerait-elle avec une autre marque de récepteur ?
Si je souhaite remplacer le recepteur Sunstyl par exactement le même, avez-vous une bonne adresse au moindre cout ? |
|
|
|
| Pseudo ou mots-clés liés au sujet : GAUZERE | Contact : tmjmga-csnes-at-wanado_abc - Posté le : 27-06-2010
Titre : RE: Changer la commande de mon store banne Sunstyl Gold Plein Soleil
Bonjour,
Je rejoins votre groupe avec la même galère. Un grand merci à ceux qui consacre du temps pour nous aider à arranger le problème technique.
Je souhaiterais me faire l'écho du message de Christian, notre contact est LEROY MERLIN et c'est à eux de trouver un arrangement avec leur fournisseur (pour ma part, j'ai un boîtier SEAV).
En attendant, je nous souhaite bon courage avec nos stores bannes. |
|
|
|
| Pseudo ou mots-clés liés au sujet : barbe edith | Contact : tmedith.barbes-at-orang_abc - Posté le : 29-06-2010
Titre : RE: Changer la commande de mon store banne Sunstyl Gold Plein Soleil
Finalement je vois que tout le monde a un peu le même problème, les vendeurs Leroy Merlin sont très aimable pour la vente, mais ne sont nullement responsable du suivi de matériel, je vais donc essayer de supprimer la cellule et de mettre un inverseur filaire et on verra bien...
Merci a tous pour ces renseignements, je vous tiens au courant pour la suite... |
|
|
|
| Pseudo ou mots-clés liés au sujet : Problème de store | Contact : tmjmga-csnes-at-wanado_abc - Posté le : 08-07-2010
Titre : Problème avec la mise en place de mon inverseur pour mon store banne Sunstyl Gold Plein Soleil
J'ai installé un inverseur selon le schéma posté.
Or mon store ne peut soit que monter soit que descendre, qu'ai-je pu faire comme bêtise lors du branchement ?
PS: sur le boîtier de l'inverseur il y a 2 plots de phase, faut-il mettre un pont entre ces 2 plots ?
Cordialement,
GAUZERE. |
|
|
|
| Pseudo ou mots-clés liés au sujet : Store banne sunstyl | Contact : bpfv-at-xyz.xx - Posté le : 09-07-2010
Titre : Store banne Sunstyl Gold Plein Soleil qui a son récepteur externe en panne
Un message pour toutes les personnes qui ont leur récepteur radio (externe) Sunstyl en panne et qui veulent mettre un interrupteur filaire à la place :
Enlever le boitier récepteur radio externe et donc la télécommande, et remplacer le tout par un simple interrupteur inverseur est une solution économique et efficace. Mais ce n'est pas vraiment l'idéal car votre store banne sera commandé avec un interrupteur mural et c'est moins pratique qu'avec une télécommande.
Avec une télécommande sans fil, c'est quand même plus sympa et surtout beaucoup plus esthétique : il n'y aura pas de fils apparents de branchement le long du mur.
Si votre récepteur externe radio Sunstyl est en panne, le mieux est donc de le remplacer par un récepteur neuf.
Une marque de télécommande ne fonctionne qu'avec la même marque du récepteur radio :
La télécommande livré avec le store Sunstyl (moteur de marque SEAV) ne fonctionne qu'avec un récepteur de même marque (SEAV).
Une télécommande Somfy ne fonctionne qu'avec un récepteur de marque Somfy.
Une télécommande Becker ne fonctionne qu'avec un récepteur de marque Becker.
Une télécommande Nice ne fonctionne qu'avec un récepteur de marque Nice.
etc… etc…
En domotique, les marques ne sont pas compatibles entre-elles.
Acheter un récepteur radio neuf :
Si vous voulez conserver votre télécommande actuelle Sunstyl (en réalité de marque SEAV), contactez Leroy Merlin pour qu'il vous vende le même récepteur radio (l'automo 5). Vous n'aurez que le récepteur à acheter, vous conserver votre télécommande actuelle. En passant par Leroy Merlin, le récepteur peut-être commandé chez le fabricant, il n'y a pas à priori de récepteur en stock chez Leroy, il y aura donc un petit délais.
Si vous voulez opter pour une meilleure marque, plus fiable et plus résistante : achetez un ensemble récepteur radio + une télécommande de marque Somfy ou Nice par exemple. Contactez un installateur de store, volet roulant, fermeture… Il vous commandera l'ensemble ou il en aura en stock très certainement.
Vous devrez acheter 2 produits : le récepteur et sa télécommande de même marque. Vous n'utiliserez donc plus votre télécommande Sunstyl initiale.
Une réponse pour "Gauzere" qui a un problème de câblage de son interrupteur inverseur :
C'est difficile de vous aider comme ça, sans voir en image le bornier de votre inverseur. En tout cas, si les 2 "plots" de phase (comme vous dites) représentent la phase 1 (montée) et la phase 2 (descente) : il ne faut surtout pas l'alimenter en faisant un pont électrique ensemble !!! Sinon, vous allez faire un court circuit entre les deux enroulements du moteur et le moteur va griller direct !
A mon avis, soit vous vous êtes trompé dans le câblage ou bien votre interrupteur n'est pas bon, ce n'est pas un inverseur.
Ce qu'il faut acheter c'est un interrupteur inverseur :
Acheter un interrupteur inverseur pour store ou volet roulant avec 3 boutons : montée, descente et stop.
Description du fonctionnement : une impulsion de 2 secondes sur le bouton montée (par exemple) et le store remonte automatiquement jusqu'en haut. Vous n'aurez pas besoin de rester appuyé continuellement sur le bouton le temps que le store remonte. Arrivé en haut ou en bas, le moteur s'arrête automatiquement par le fin de course.
Pour l'arrêter dans une position intermédiaire, appuyez sur le bouton "stop".
Si votre interrupteur inverseur pour store ou volet roulant n'a que deux boutons, il faut appuyer à nouveau sur le bouton et ça s'arrête à la position que vous voulez.
Autre exemple de cablage :
Le câblage d'un inverseur de marque Somfy, nommé Inis Keo, lien ci-dessous :
Dysfonctionnement : mon store banne descend de 10 cm et s'arrête
Attention : vous n'êtes pas électricien, vous ne devriez pas faire cela en théorie, vous n'êtes pas habilité … Vous prenez vos responsabilités, tant sur vous-même que sur votre équipement. Le mieux est de faire appel à un storiste ou un artisan. |
|
|
|
| Pseudo ou mots-clés liés au sujet : Interrupteur de commande | Contact : tmmarcelo.rodrigos-at-club-interne_abc - Posté le : 15-07-2010
Titre : RE: Changer la commande de mon store banne Sunstyl Gold Plein Soleil
Bonjour à tous.
J'ai bénéficié de vos bons conseils et installé à la place du récepteur un inverseur filaire.
Seul problème c'est que je dois garder le bouton appuyé pendant toute la montée ou toute la descente.
Est-ce normal ou j'ai manqué quelque chose ?
Merci pour vos conseils.
Rodrigo. |
|
|
|
| Pseudo ou mots-clés liés au sujet : Interrupteur inverseur | Contact : bpfv-at-xyz.xx - Posté le : 15-07-2010
Titre : Choisir un interrupteur inverseur pour store ou volet roulant
Salut Rodrigo.
Dans votre cas, vous n'avez malheureusement pas acheté le bon modèle d'interrupteur inverseur.
Il y a deux sortes d'interrupteur inverseur :
Ceux où une simple impulsion de 2 sec sur le bouton "montée" ou "descente" suffit pour enclencher la montée ou la descente automatiquement. Arrivé en haut ou en bas, le store ou volet roulant s'arrête tout seul. Vous pouvez aussi l'arrêter dans un position intermédiaire en appuyant sur le bouton "stop".
Pratiquement tous les interrupteurs inverseurs pour store ou volet roulant sont comme ça.
Chez Somfy, il y a l'interrupteur inverseur nommé "Inis Keo".
Il existe aussi des interrupteurs inverseurs qui nécessitent de rester appuyé sur le bouton pendant tout le temps de la montée ou de la descente. On utilise ça par exemple pour les manœuvres de rideaux métalliques, par sécurité.
Chez Somfy, il y a l'interrupteur inverseur nommé "Inis Keo PM". Le PM signifie Position Momentanée : l'appui doit être maintenu pendant toute la durée de l'opération. Vous, vous avez ce genre d'interrupteur, vous vous êtes trompé à l'achat ! :-(
Verdict : rachetez un interrupteur inverseur, le bon cette fois-ci. Ne vous inquiétez pas, ça ne coûte 10 euros seulement. :-) Sinon, rapporter au magasin le modèle que vous avez acheté, ils vont vous le changer pas de problème (si vous avez gardé l'emballage et le ticket de caisse). Et, demandez des renseignements au vendeur.
Autre conseil : il existe des modèles en saillie (à fixer en applique sur le mur) et des modèles montage encastré dans boitier. A vous de choisir selon votre installation électrique.
Dernier conseil : si vous installez votre interrupteur inverseur à l'extérieur (dehors), ne prenez pas un inverseur pour l'intérieur mais bien un modèle pour l'extérieur (il aura un indice de protection dit IP plus élevé et résistera à l'humidité extérieure et au projection d'eau). |
|
|
|
| Pseudo ou mots-clés liés au sujet : MROD | Contact : tmmarcelo.rodrigos-at-club-interne_abc - Posté le : 15-07-2010
Titre : RE: Changer la commande de mon store banne Sunstyl Gold Plein Soleil
Bonjour et merci pour la rapidité.
Pourtant mon inverseur a bien une position STOP ce qui m'a laissé penser que c'était bien un modèle impulsionnel, comme celui que vous décrivez.
Je l'ai payé 23€ chez Leroy Merlin pour info. |
|
|
|
| Pseudo ou mots-clés liés au sujet : nouvelle soluition | Contact : tmstefmam01s-at-gmail_abc - Posté le : 11-04-2011
Titre : Nouvelle solution !!! Remplacer les condensateurs sur la carte électronique
Bonjour à tous,
J'ai une nouvelle solution !!
En effet, mon problème de télécommande est réglé sans passer par un interrupteur filaire ! comme c'est décrit ci-avant.
En effet, j'ai eu le même problème depuis l'année dernière et je voulais éviter dans la limite du possible de repasser des fils électriques, même si cela n'est pas bien compliqué.
Après tout une télécommande est faite pour fonctionner.
J'ai donc choisi de tester une solution simple et à moindre coût : changer les condensateurs du récepteur externe de télécommande.
Après avoir changé les 3 condos (7 euros les 3) les uns après les autres il s'avère que tout re-fonctionne normalement. C'est le bonheur !
En fait il s'agit du condensateur rectangle 400v 1µF. La seule difficulté est d'en trouver un qui entre dans le boîtier du récepteur.
Cette opération est très simple avec un simple fer à souder de composant électronique.
Vous trouverez des condensateurs chez n'importe quel revendeur de composant électronique (il y en a dans toutes les moyennes ou grandes villes) ou sur internet, il y a plein de boutique en ligne qui en vendent.
Bien à vous.
Stef. |
|
|
|
| Pseudo ou mots-clés liés au sujet : Mon store Sunstyl | Contact : tmfrederic.artisof89s-at-sf_abc - Posté le : 04-04-2012
Titre : Brancher un interrupteur sur mon store banne Sunstyl de Leroy Merlin
Bonjour à tous,
Merci pour le schéma de câblage de l'interrupteur présent sur cette page, il m'a été très utile.
Mon interrupteur est branché et le store remarche à merveille désormais. J'ai juste une petite goulotte apparente. Et oui en commande filaire, il y a le fil apparent et l'interrupteur.
Mais bon, avec une petite goulotte, ça fait propre. Cela ne se voit pas trop, j'ai mis l'interrupteur en haut à 1.80 m du sol, un peu caché, ça évite aussi que mes enfants jouent avec.
A part ça, je n'ai pas testé la solution de remplacement des condensateurs. Pour moi, brancher un interrupteur sur le moteur était une solution simple et efficace. Ainsi, plus de problème à terme. |
|
|
|
| Pseudo ou mots-clés liés au sujet : J.Luc41 | Contact : tmproustpotets-at-orang_abc - Posté le : 29-05-2012
Titre : Panne et problème sur mon store banne Sunstyl de Leroy Merlin
Bonjour,
Pour Stef : stp, peux-tu me situer les 3 fameux condensateurs sur le récepteur ?
Je rencontre le même problème, et j'aimerais essayer cette solution avant le passage à l'inverseur.
En te remerciant.
Cordialement,
J.Luc |
|
|
|
| Pseudo ou mots-clés liés au sujet : changer condensateur | Contact : tmchrisgril57s-at-yaho_abc - Posté le : 21-06-2012
Titre : Changer le condensateur sur la carte et le store Sunstyl refonctionne
Salut à vous et grand merci.
Suite à mon problème de store qui ne s’arrête plus a l'ouverture et plus possible de le rentrer, j'ai fait changer le condensateur de 1 micron pour 15.00 euro et tout remarche nickel comme au 1er jour.
Grand merci à vous donc. Notamment à Stef qui m'a donné l'idée de changer le condo. |
|
|
|
| Pseudo ou mots-clés liés au sujet : changer composant télécommande | Contact : tmtardy.alberts-at-orang_abc - Posté le : 04-07-2012
Titre : Changer un composant dans la télécommande de store banne sunstyl
Salut, j'ai un ami qui a changé un composant dans le boitier de télécommande de mon store banne (cout du composant 5 €), et depuis mon store banne fonctionne comme au tout premier jour. Voila... |
|
|
|
| Pseudo ou mots-clés liés au sujet : jmcp1818 | Contact : tmjmcp1818s-at-yaho_abc - Posté le : 07-07-2012
Titre : Changement de condensateur sur récepteur SAEV de store banne électrique
Salut à tous, et merci à Steph !
Je confirme que pour la panne de mon store (au déploiement : plus moyen de le stopper et impossible de le rentrer), la réparation est facile : j'ai ouvert le récepteur et j'ai changé deux condensateurs sur les trois, celui de 1 microF et l'autre polarisé de 100 microF, tous deux récupérés !
Cout de la réparation : quelques euros pour 2 condensateurs....
Avec un petit fer à souder d'électronicien et un peu d'étain (15...30 euros), vous remplacer les deux condo par exactement les mêmes (même valeur, même classe, même technologie de condo).
Voilà, @ + |
|
|
|
| Pseudo ou mots-clés liés au sujet : changer condensateur | Contact : tmtomanarionçs-at-fre_abc - Posté le : 31-08-2012
Titre : Changer le condensateur pour que cela refonctionne bien !
Bonjours à tous,
Je tiens à vous remercier car vous m'avez beaucoup apporté et grâce a vous j'ai réglé le problème.
Déjà je tiens à dire que mon récepteur n'est pas un "AUTOMO5", il est moins long et n'a aucune inscription dessus.
Mais effectivement j'ai changé les 3 condensateurs et cela re-fonctionne très bien !
Par contre, j'ai eu du mal à trouver le condensateur en polycarbonate (polyester, rectangulaire 1µf, 400v, haut: 12,5mm, long: 12,5mm et largeur: 16,5mm, pas: 15mm).
Après les 2 autres sont des condos radial aluminium électrolytique :
- 470µf, 35v, haut: 26mm, diamètre:10mm, pas: 5mm.
- et le dernier 22µf, 50v, haut: 11mm, diamètre: 5mm, pas: 2,5mm.
Je me suis fourni chez Semelec Provence, le site web : www.semelec-provence.com
Passez-lui un coup de téléphone directement et expliquez-lui le problème, il faut bien lui dire les références des condensateurs. J'ai dit que je venais de la part de conseils-store.com et j'ai eu un bon prix, et délais correct.
Voila comme j'ai un peux galérer pour trouver ses infos, je les partage avec vous, en espérant que ça aidera d'autres internautes. |
|
|
|
| Pseudo ou mots-clés liés au sujet : Panne et réparation | Contact : bpfv-at-xyz.xx - Posté le : 03-12-2012
Titre : Guide des pannes et des réparations sur store banne de Leroy Merlin
Dans le guide ci-dessous, vous trouverez dans la rubrique "A" la liste des problèmes possibles sur les stores bannes de Leroy Merlin.
Guide des pannes et des réparations sur store banne
Il y a plein de pannes et réparations de référencées dans ce guide, bonne lecture. |
|
|
|
| Pseudo ou mots-clés liés au sujet : carte électronique | Contact : tmninarths-at-gmail_abc - Posté le : 14-02-2013
Titre : Problème de condensateur sur carte électronique de store banne
Bonjour,
D'abord merci pour ce post qui m'a permis en une recherche de trouver les informations que je recherchais.
Comme pour tout le monde, mon récepteur AUTOMO5 déconne (le store sort tout seul et plus moyen de le rentrer) et avant de le changer, j'aimerais tester le remplacement des condensateurs.
Sur ma carte électronique, je ne trouve qu'un condo de 1000µF 25V alors que vous parlez de 3 condos à remplacer, alors avons-nous des cartes de récepteur différentes ?
Merci de votre aide.
Ninarth.
PS : J'envoie 2 photos à l'admin. |
|
|
|
| Pseudo ou mots-clés liés au sujet : Réparation de store | Contact : bpfv-at-xyz.xx - Posté le : 18-02-2013
Titre : Changer le condensateur sur carte réceptrice de store banne Sunstyl Gold Plein Soleil
Bonjour Ninarth,
merci pour vos photos :
A priori pour les stores bannes Sunstyl, il existerait des cartes différentes de récepteur. Selon les années et les modèles de store, ça change peut-être de type de carte.
De visu sur la vôtre, il n'y a qu'un condensateur (le composant vert). Essayez de changer ce condo-là et tenez-nous au courant si ça refonctionne bien.
Il faut mettre le même condensateur en terme de valeur (en µFarad), et même technologie (PLYP, ou autres...).
Pour vous fournir, vous pouvez demander à Alain de Semelec Provence, c'est un artisan electronicien. Voici ses coordonnées ci-dessous :
Il pourra vous envoyer un nouveau condensateur par La Poste. Dites-lui que vous venez de ma part (conseils-store.com).
Cordialement. |
|
|
|
| Pseudo ou mots-clés liés au sujet : Ninarth | Contact : tmninarths-at-gmail_abc - Posté le : 26-02-2013
Titre : RE: Changer la commande de mon store banne Sunstyl Gold Plein Soleil
Bonjour,
J'ai changé le condensateur mais toujours pas de transmission entre ma télécommande et mon récepteur.
J'ai mesuré 7,5V aux bornes du condensateur, ce qui me semble correct donc le problème doit venir d'un autre composant de mon récepteur.
Je crois qu'il ne me reste plus qu'à changer le kit télécommande/récepteur... |
|
|
|
| Pseudo ou mots-clés liés au sujet : Réparation carte électronique | Contact : tmlaurent.picauds-at-gmai_abc - Posté le : 18-05-2013
Titre : Réparation de carte électronique de commande de récepteur radio.
Bonjour,
J'ai réussi la réparation d'un récepteur de référence LRS 2200/M de marque SEAV. La télécommande est une Be Free S1 433.92 MHZ de SEAV également.
Pour cela, j'ai procédé au remplacement de 2 condensateurs HS sur la carte :
- 100uF/25V et 220uF/35V remplacés par équivalent (de récupération dans mon cas).
Le condensateur cubique gris de 1uF/400V étant bon quant à lui.
Par contre, une petite diode orange (CMS) (reliée à la grosse résistance de 100 ohms) était HS aussi. Je l'ai remplacée par une diode très classique = 1N4148 qu'on trouve partout.
Sur le carte, j'ai aussi fait la réparation de la piste entre l'autre patte de la résistance 100 ohms et la grosse diode Zéner d'à côté (1N5361B je crois = une Zéner 27V après recherche) qui était soit déjà coupée ou alors s'est coupée pendant le déssoudage des composants pour les tests que j'ai fait.
Résultat, tout fonctionne correctement !
PS : la réparation à réserver à un technicien connaisseur, et attention pendant les tests, il y a du 220V ! |
|
|
|
| Pseudo ou mots-clés liés au sujet : cherche condo | Contact : tmmaurice.magnes-at-gmail_abc - Posté le : 13-09-2018
Titre : Remplacer condendateurs sur recepteur automo5 de mon store banne Sunstyl Gold Plein Soleil
Bonjour,
Je rencontre les mêmes problèmes de dysfonctionnement de ma commande de store. J'ai vu que l'on pouvait changer les condensateurs et que le succès pouvait être total.
Mais si j'identifie facilement les 2 capa de 470 et 22 microF, je ne vois pas le 3ème cité dans vos échanges (à priori du 400 µF - 400V).
Où est ce 3ème condo ?
Par avance merci. |
|
|
|
| Pseudo ou mots-clés liés au sujet : Podoeuf | Contact : tmpiconstantins-at-fre_abc - Posté le : 15-08-2019
Titre : RE: Changer la commande de mon store banne Sunstyl Gold Plein Soleil
Merci de tous ces échanges qui, je le pense, me seront très utiles.
Vous l'avez compris je galère avec mon boitier de commande AUTOMO 14. Accueil Sunstyl archi nul.
En outre, quand j'ai voulu ouvrir le boitier après avoir enlevé les deux petites vis, je me suis rendu compte que l'installateur avait collé les deux éléments avec de la colle PVC... Sympa mais le petit disque diamanté de ma Dremel a résolu le problème...
Reste à changer le ou les condensateurs. Pour les deux condensateurs électrolytiques et grâce aussi à vos échanges cela ne devrait pas poser de problème.
En revanche, le troisième condensateur qui semble être un condensateur classique est difficile à identifier (coincé entre la barrette d'alimentation et un relai donc écriture illisible).
Je vais changer les deux premiers et on verra déjà le résultat.
Merci encore ! |
|
|
|
| Pseudo ou mots-clés liés au sujet : store banne | Contact : tmpodeufs-at-gmail_abc - Posté le : 07-09-2019
Titre : Réparation réussie de commande radio AUTOMO de store sunstyl
Salut à tous,
Si je n'avais pas lu tous ces échanges, j'aurai du changer mon boitier de réception AUTOMO ou déporter une commande filaire pour mon store.
Mais du coup, j'ai changé les trois condensateurs de ma carte (15 € au total) et tout fonctionne à merveille !
Merci à vous tous pour vos conseils.
Pour info, je me suis fais envoyer paître par Sunstyl. De plus, l'installateur avait collé les deux faces du boitier avec une colle PVC. Vive la Dremel qui m'a permis de séparer ces deux éléments !
Merci à vous tous en tout cas. Cette réparation électronique a vraiment bien fonctionné pour moi. |
|
|
|
| Pseudo ou mots-clés liés au sujet : bricolage | Contact : tmdbr6584s-at-hotmai_abc - Posté le : 20-06-2020
Titre : Changer les condensateurs sur le récepteur radio du store Sunstyle
Bonjour tout le monde,
J'aimerais vous partager la réparation que j'ai effectuée avec succès sur mon store banne Sunstyl.
En fait, mon store fonctionnait mal depuis quelques temps mais la télécommande était ok. J'ai donc soupçonné le récepteur radio externe qui était dans un boitier étanche sous la toiture.
Je me suis dit que ce récepteur radio dénommé "Automo-14" était sans doute mort car c'est cet équipement qui lâche en premier très souvent (lu sur ce forum). Le moteur est en principe beaucoup plus durable et solide que le récepteur radio (qui est constitué d'électronique pur donc plus fragile qu'un bobinage de moteur).
Du coup, j'ai démonté le boitier récepteur radio pour accéder à la carte électronique et j'ai vu qu'il y avait des condensateurs sur la carte.
Attention, un peu de patience est nécessaire au démontage, et surtout y aller doucement et minutieusement sinon on casse tout.
Bref, une fois la carte électronique extraite, on aperçoit trois condos dont deux polarisés :
1 -> condensateur de 470uF 35v (de couleur bleu turquoise),
2 -> condensateur de 22uF 50v (de couleur bleu turquoise aussi),
3 -> et le plus gros condensateur est un 1uF 400v (de couleur grise).
Et dans la grande majorité des cas, quand une carte électronique déconne, cela provient des condensateurs qu'il faut changer.
Du coup, j'ai remplacé les 3 condensateurs et remonté le tout, et tout refonctionnait parfaitement !
Le store motorisé refonctionne désormais comme au premier jour. :-)
Au début, faute d'avoir trouvé dans un premier temps le condo gris de 1uf (= 1micro Farad) je m'étais contenté de ne changer que les deux condensateurs électrolytiques bleu, mais sans succès de réparation (le store fonctionnait encore mal).
J'ai fini par trouvé cette capa de 1micro d'une taille différente (plus grande) que j'ai adapté au montage (soudage en gravité) et là miracle : tout refonctionnait bien !
Donc, tout porte à croire que la panne est lié à ce condo de 1uf qui après test et mesure ne faisait plus que 300 nano Farad.
En résumé, commencez par changer ce condo de 1uF en premier lieu, et cela devrait réparer la carte. Sinon, changez carrément les 3 condos.
Je joins une photo à l'administrateur pour qu'il la poste sur le forum et que vous voyez quel type de carte est installée chez moi. Sur le boitier, c'est marqué "Automo-14".
@+
Didier. |
|
|
|
| Pseudo ou mots-clés liés au sujet : carte réceptrice | Contact : bpfv-at-xyz.xx - Posté le : 13-07-2020
Titre : Panne de la carte réceptrice du récepteur radio de store banne sunstyl
Bonjour à tous,

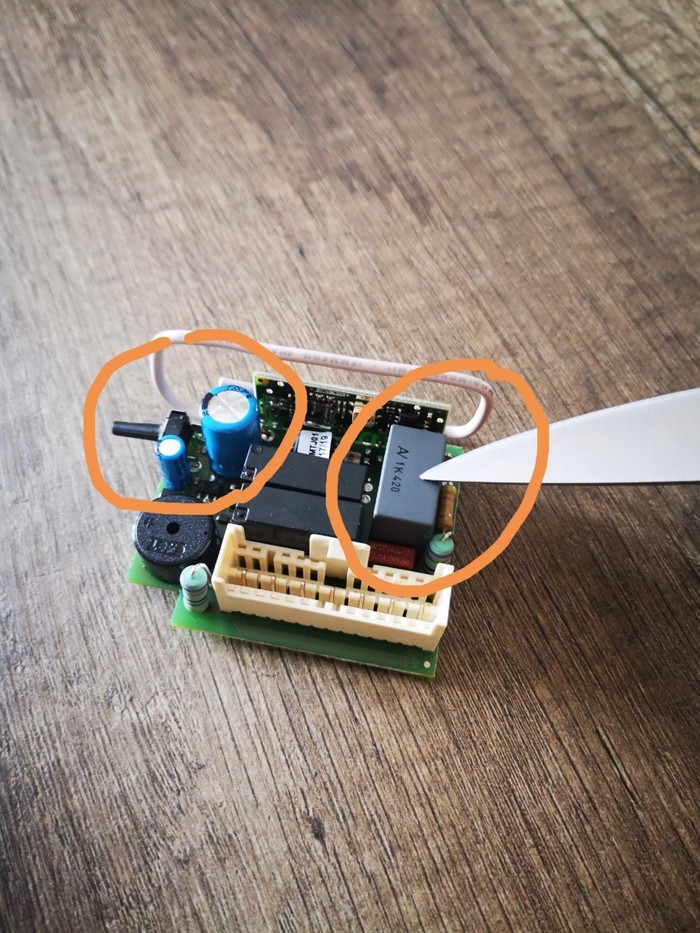

Voici la photo de la carte du récepteur radio du store banne de Didier :
Il a changé les 3 petits condensateurs entourés sur la photo.
En fonction des années, vous n'aurez pas forcément les mêmes cartes mais le principe reste le même : déssouder les condensateurs sur la carte avec un petit fer à souder d'électronicien et de les remplacer.
Cela répare bien souvent la carte à moindre coût et évite de racheter un ensemble récepteur + télécommande neuf. |
|
|
|
| Pseudo ou mots-clés liés au sujet : Condensateur automo14 | Contact : tmdomireces-at-gmail_abc - Posté le : 30-07-2020
Titre : Réparer un store banne Sunstyl de Leroy Merlin avec AUTOMO 14
Bonjour,
Merci pour toutes vos informations et la photo de Didier.
Mon store montait et descendait, mais bizarrement, je ne pouvais plus l'arrêter avec la télécommande.
Après avoir changé les piles de la télécommande, ce dysfonctionnement continuait encore, j'ai donc soupçonné le récepteur radio externe grâce aux témoignages sur votre forum.
J'ai donc ouvert le boitier AUTOMO 14 et extrait la carte électronique, puis j'ai changé le condensateur de 1 µF et tout refonctionne normalement.
Coût de la réparation : 3 euros. |
|
|
|
| Pseudo ou mots-clés liés au sujet : récepteur radio | Contact : tmjeanlucgripoli33s-at-sf_abc - Posté le : 25-09-2020
Titre : Panne et réparation sur un store banne avec récepteur radio AUTOMO14
Bonsoir,
Merci à ce forum ! Grâce à vous, j'ai pu réparer mon récepteur radio AUTOMO14 de store banne.
Dans mon cas, c'était le condensateur de 1 microF (uF) qui était en cause.
Je n'ai changé que ce condensateur-là et tout refonctionne bien. Le store fonctionne nickel depuis le changement de ce condo-là, pour 2 euros seulement et quelques heures de boulot...
A noter que sur la carte, il y a une sorte de fil de fer qui dépasse, il ne faut pas la couper, c'est l'antenne de réception radio.
Merci à tous les contributeurs et bonne réparation à tous. |
|
|
|
| |  Vous avez aimé cette page ? |
| | Partagez-la sur Facebook : | | | | |
| POUR CONTINUER LA DISCUSSION, RENDEZ-VOUS SUR LE NOUVEAU FORUM | L'actuel forum arrive techniquement à saturation, il ne prend donc plus de nouveaux messages.
Pour apporter une nouvelle réponse ou poser une question, il faut se rendre et s'enregistrer sur mon nouveau forum dénommé FORUM-HABITAT.COM et ouvrir un nouveau sujet.
L'inscription sur www.forum-habitat.com se fait en 30 secondes. Ce nouveau forum est plus pratique, plus performant et plus moderne. Cliquez ci-dessous pour vous y rendre : | |  Pensez, autant que possible, à joindre des photos à vos messages sur le nouveau forum. Merci à tous. |
|
|
|
|
|
|
|
|
|
Contact
