fleche jaunefleche jaune SUJET INITIAL OUVERT :

« Store banne manuel à motoriser : quel moteur électrique choisir ? »

Email : abc_manu-at-lookit_abc - Posté le : 09-08-2009
Titre : Store banne manuel à motoriser : quel moteur électrique choisir ?

Bonjour,

J'ai un store banne manuel de largeur 4 mètres pour une avancée de 3 mètres.

Il est actuellement manoeuvrable avec une manivelle et je voudrais le motoriser moi-même : l'équiper avec un moteur électrique filaire et un interrupteur.

Le seul soucis est que je ne sais quel type de moteur il lui faudrait. Comment choisir un moteur pour store banne ? Quelle puissance, nombre de tour.. ? Il en existe tout un tas...

J'ai pu voir la gamme des moteurs LT de marque Somfy mais seul soucis : lequel choisir pour être montable sur l'actuel store ? Il y a plein de modèle....

Je ne sais si j'ai été assez clair dans ma description ... mais je suis ouvert à tout. Ce que je ne comprend pas, c'est comment le moteur va-t-il être fixé ?

Je remercie ceux qui me liront par avance.
Si vous voulez, je vous fournis les photos de mon store pour que vous voyez les dimensions et le tube...

Cordialement.
icon arrow next suivant Les réponses, ci-dessous :
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : Store manuel
Email : bpfv-at-xyz.xx - Posté le : 11-08-2009
Titre : Store banne manuel à motoriser : quel moteur électrique choisir ?

Il est en effet possible de motoriser votre store banne manuel.

Il faut pour cela déterminer la puissance, le couple du moteur qu'il va falloir pour entrainer votre store banne.
Il existe des abaques qui vous permettent de choisir la bonne puissance moteur.
Le moteur se choisi en fonction des dimensions du store, du diamètre du tube d'enroulement et du nombre de bras du store.

ABAQUES POUR MOTEUR DIAMETRE 50 :

Préconisations données à titre indicatif avec un coefficient de sécurité inclus. Le choix final du moteur reste sous la responsabilité de l'utilisateur ou de l'installateur.

STORE BANNE AVEC UNE PROJECTION DE 1.5 METRES
Nombre de bras du store 2 4 6 8
Largeur du store en mètre Entre 0 et 6 mètres Entre 6 et 12 mètres Entre 12 et 15 mètres Largeur supérieure à 15 mètres
Tube d'enroulement du store
de 50 mm
20 Nm 30 Nm 40 Nm 50 Nm
Tube d'enroulement du store
de 63 mm et 70 mm
30 Nm 30 Nm 40 Nm 50 Nm
Tube d'enroulement du store
de 78 mm
40 Nm 50 Nm - -

STORE BANNE AVEC UNE PROJECTION DE 2 METRES
Nombre de bras du store 2 4 6 8
Largeur du store en mètre Entre 0 et 6 mètres Entre 6 et 12 mètres Entre 12 et 15 mètres Largeur supérieure à 15 mètres
Tube d'enroulement du store
de 50 mm
20 Nm 30 Nm 40 Nm 50 Nm
Tube d'enroulement du store
de 63 mm et 70 mm
30 Nm 40 Nm 50 Nm -
Tube d'enroulement du store
de 78 mm
40 Nm 50 Nm - -

STORE BANNE AVEC UNE PROJECTION DE 3 METRES
Nombre de bras du store 2 4 6 8
Largeur du store en mètre Entre 0 et 6 mètres Entre 6 et 12 mètres Entre 12 et 15 mètres Largeur supérieure à 15 mètres
Tube d'enroulement du store
de 50 mm
40 Nm 50 Nm - -
Tube d'enroulement du store
de 63 mm et 70 mm
50 Nm 50 Nm - -
Tube d'enroulement du store
de 78 mm
50 Nm - - -

STORE BANNE AVEC UNE PROJECTION DE 5 METRES
Nombre de bras du store 2 4 6 8
Largeur du store en mètre Entre 0 et 6 mètres Entre 6 et 12 mètres Entre 12 et 15 mètres Largeur supérieure à 15 mètres
Tube d'enroulement du store
de 50 mm
50 Nm - - -
Tube d'enroulement du store
de 63 mm et 70 mm
50 Nm - - -
Tube d'enroulement du store
de 78 mm
- - - -

Votre store fait 4 mètres par 3 mètres, c'est une dimension très connue : on met souvent un moteur de 40 Newton/mètre pour 17 tours par minutes. Avec ça, vous êtes tranquille !

Pour la pose, ne prenez pas de risque et adressez vous à un installeur qualifié pour une installation de qualité. De plus, si c'est un installateur qui vous pose le moteur, vous avez une garantie sur la main d'oeuvre en plus !
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : Store manuel
Email : abc_manu-at-lookit_abc - Posté le : 11-08-2009
Titre : Store manuel à motoriser : quelle fixation choisir ?

Bonsoir,
Merci beaucoup, j'ai réussi à déterminer le moteur ... mais il me reste un gros soucis sur les fixations, il y a trop de possibilités !! :-)

Si vous avez une idée concernant les fixations nécessaires, je suis preneur.
Merci d'avance à vous.
Cordialement.
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : Store manuel
Email : bpfv-at-xyz.xx - Posté le : 11-08-2009
Titre : Moteur à installer sur store manuel.

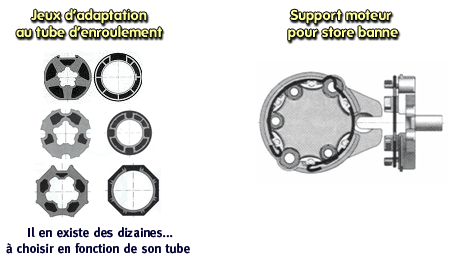

En plus du moteur, vous devez acheter deux accessoires de fixations :

Pour fixer l'arbre moteur à l'intérieur du tube d'enroulement du store banne, il faut acheter un jeu d'adaptation couronne - roue. Ce dernier est à choisir en fonction de la forme de votre tube d'enroulement et de son diamètre.
Il existe différent tube d'enroulement de store et diamètre (tube lisse, tube à goutte, tube Wesler, tube Deprat, tube Dohner...).

En plus de cela, il faut acheter un support moteur pour store banne.

Montage fixation store banne

bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : store banne motorisation
Email : abc_manu-at-lookit_abc - Posté le : 12-08-2009
Titre : Store banne manuel à motoriser : quel moteur électrique choisir ?

Merci beaucoup, je viens de comprendre !!

A en voir le tube du store banne, c'est du Dohner : 1 grosse goutte sur le dessus et un petit truc de 2 ou 3 mm à l'opposé. Le tube fait 68 mm extérieur au pied à coulisse.
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : Store manuel
Email : bpfv-at-xyz.xx - Posté le : 12-08-2009
Titre : Installer un moteur électrique sur un store manuel, store banne

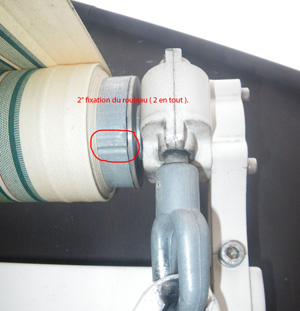

Inclusion des photos du store à motoriser :
store terrasse manuel store manuel
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : Moteur store banne
Email : bpfv-at-xyz.xx - Posté le : 29-10-2009
Titre : Installation d'un moteur sur un store banne commandé manuellement

Pour motoriser un store banne, vous trouverez tout un tas d'infos ci-dessous :

L'article principale : Comment motoriser un store banne manuel

Les articles secondaires :

Si vous ne disposez pas d'alimentation à l'extérieur (terrasse ou balcon) : Installation prise electrique extérieur

Ces quatre articles contiennent toutes les informations nécessaires pour transformer un store banne à commande manuelle en banne motorisée.
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : Moteur store banne
Email : abc_yvestempoev-at-ne_abc - Posté le : 22-08-2011
Titre : Choix du moteur et accessoire pour un store banne

Bonjour,

Je souhaite motoriser mon store banne de dimensions 475 x 250 cm. Actuellement il est commandé par une manivelle.

Comme je termine l'installation domotique de ma maison en Z-Wave, je veux un moteur filaire commandé par bouton que je remplacerai par un module Z-wave car je ne veux pas de système type RTS Somfy dont le système propriétaire rend impossible la domotisation (c'est le cas de mes volets roulants).

Le diamètre du tube d'enroulement de mon store est 70 mm et je crois que sa forme ronde est de type "Imbac" (tube rond couramment utilisé pour les stores bannes). Que faut-il que j'achète comme accessoire avec le moteur ?

Cordialement,
Yves.
bulle icon, bubble commentaire forum Pseudo ou mots-clés liés au sujet : Aide au choix moteur
Email : abc_marcaventury55-at-orang_abc - Posté le : 24-08-2011
Titre : Ce que vous devez acheter pour motoriser votre store banne

Bonjour Yves,

Il vous faut :

- un moteur filaire LT50 Mariner de puissance 40NM de chez Somfy, c'est un moteur filaire standard,
- le jeu roue/couronne qui va avec le moteur (il vous faut le jeu spécial pour tube d'enroulement imbac 70),
- un support moteur universel pour store banne.

Avec ça, y'a plus qu'à !
@+
