Guide pour motoriser un store banne manuel

Ras-le-bol de tourner la manivelle du store !?
Comment installer un moteur électrique sur un store banne manuel ?

Pourquoi motoriser mon store banne à manivelle ?

Le déploiement d’un store banne avec une manivelle est fastidieux, notamment pour les équipements de plus de 3 mètres d’avancée.
Mine de rien, manœuvrer un store à la main est éreintant ! Vos bras ressentent vite les tours de manivelle et une petite suée est vite arrivée.
Forte heureusement, la domotique est passée par là ! Il existe aujourd’hui des motorisations pour store banne qui vous apportent un confort incontestable. Le petit moteur permet de manipuler votre store avec une télécommande sans fil, en le préservant des à-coups de la manivelle, augmentant par la même occasion la durée de vie du store.
De plus, la quasi totalité des stores bannes à manivelle sont motorisables.

Motoriser Store Manuel

Moteur à commande filaire ou à télécommande sans fil ?

Les motorisations filaires sont aujourd’hui dépassées : désormais, place au sans fil !
C’est exactement la même chose sauf qu’il n’y a plus de fil. Il n’y a pas de câblage fastidieux à faire et l’installation est beaucoup plus esthétique et confortable pour l’utilisateur.

etoile CAS N°1 : vous allez acheter votre motorisation de store chez un installateur. Et vous préférez laisser l’installation au professionnel car vous n’y connaissez rien.

Un commercial viendra examiner sur-place votre store banne et vous fournira un devis gratuit et sans engagement. Après acceptation du devis, le poseur viendra vous monter le moteur. La pose ne dure qu’une matinée à peine.
Les avantages : vous ne vous préoccupez de rien et vous avez une garantie sur la main d’œuvre. Mais bien entendu, cela a un cout : il faudra payer la main d’œuvre en plus du produit.

etoile CAS N°2 : vous voulez acheter la motorisation de store et l’installer vous-même.

Vous êtes un bon bricoleur averti et vous voulez économiser la main d’œuvre.
Contactez un professionnel pour la fourniture seule de la motorisation. Un autre point de vente possible : allez jeter un coup d’œil en grande surface de bricolage. Ou encore sur internet, il y a des sites de vente de produit de domotique et motorisation pour store ou volet roulant.

Nous allons voir désormais ce qu’il faut acheter et comment l’installer :

1er étape : Quelle marque choisir ?

Optez plutôt pour une marque populaire de moteur de store. Citons Somfy, Nice, Becker, FranciaSoft de Franciaflex, Faac, Deprat… Une marque connue, c’est la garantie d’un produit fiable et conforme aux normes, qui fonctionne sur des fréquences radio RTS bien définies.

2nd étape : Définir le moteur à acheter, son couple et son diamètre.

Choisissez la puissance moteur grâce au tableau suivant : choix du moteur de store

3ième étape : Que dois-je acheter au juste ?

Il faut acheter un moteur, un récepteur radio, une télécommande, un jeu d'adaptation couronne/roue et un support moteur pour store banne.
A noter qu’il existe maintenant beaucoup de moteur avec le récepteur radio d’intégré.
Pour choisir un jeu d’adaptation et un support moteur, consultez l’article suivant :
Fixation, support moteur et embout d’enroulement pour store banne

4ième étape : L’alimentation électrique pour le moteur du store

Si vous avez déjà une arrivée électrique extérieure, au niveau de votre terrasse ou balcon, il suffira simplement de raccorder, sous gaine et boitier étanche, le moteur à cette source d’alimentation.
Si vous n’avez aucune arrivée extérieure pour l’alimentation, il va falloir tirer un câble depuis l’intérieur.
Un message du forum l’explique en détails : Installation prise electrique extérieur

5ième étape : Comment installer le moteur ?

L’installation de la motorisation consiste à glisser et solidariser le moteur, avec son jeu d’adaptation roue/couronne, dans le tube d’enroulement du store banne.

moteur store volet roulant

Dois-je démonter mon store banne de son support mural pour monter le moteur ?

Bonne nouvelle ! Pour la majorité des stores bannes existant sur le marché, il n’y a pas besoin de défaire le store du mur pour installer le moteur.
Malheureusement pour certains modèles, il faut démonter le store banne du mur, le descendre pour installer le moteur dans le tube. Il est notamment nécessaire de le démonter du mur lorsque le système de fixation murale fait aussi office de maintien du tube d’enroulement. Dans ce cas, il faut absolument être avec une autre personne pour éviter de se prendre le store banne sur la figure lorsque vous allez le descendre.

Comment faut-il faire pour fixer le moteur, son support, la roue et la couronne ?

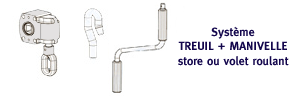

Il faut tout d’abord commencer par débrayer le store totalement, c'est-à-dire l’ouvrir au maximum. Les bras doivent être complètement tendus ! Il faut ensuite démonter les supports de guidage du tube d’enroulement ; aussi il faut démonter le treuil et la manivelle.

treuil manivelle store volet roulant

Le treuil et la manivelle doit être démontés complètement. A la fin du montage du moteur, ils ne doivent pas être remontés.

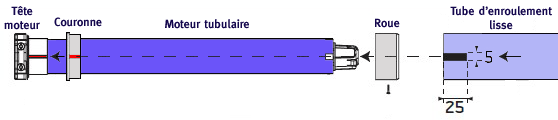

Pour les tubes d’enroulement de store, ronds et lisses :

moteur store

Il faut glisser la couronne d’adaptation sur le corps du moteur tubulaire. Faites correspondre l’encoche avec l’ergot de la couronne moteur. La couronne d’adaptation doit impérativement entraîner la couronne moteur en rotation.
Pour les tubes lisses sans encoche : pratiquez une encoche de 25 x 5 mm (pour un tube de 50). Retirez ensuite les copeaux afin d’éviter tout frottement intérieur.
Enfin, fixez la roue d’adaptation en bout du moteur.

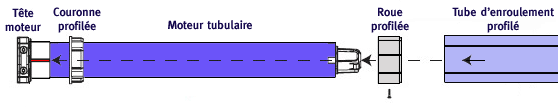

Pour les tubes d’enroulement de store, profilés :

moteur volet roulant

C’est la même chose, il faut glisser la couronne sur le corps du moteur tubulaire. Faites coïncider le profil et les encoches s’il y en a, puis fixez la roue d’adaptation profilée en bout du moteur.

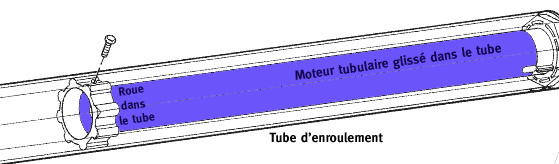

L’assemblage du moteur au tube d’enroulement :

Tube d'enroulement store volet roulant

Au préalable, mesurez la longueur du moteur depuis la roue jusqu’en dessous de la tête du moteur.
Positionnez le moteur dans le tube d’enroulement.
Attention, ne pas taper sur le moteur pour le rentrer ! Pour les tubes lisses : faites correspondre l’encoche du tube d’enroulement avec l’ergot de la couronne d’adaptation. Pour certains tubes lisses, la couronne moteur fait office de couronne d’adaptation.

Ensuite, solidarisez le tube d’enroulement avec la roue par deux rivets pop ou vis. Pour savoir à quel endroit percer le tube d’enroulement, vous avez préalablement mesuré la distance d’insertion dans le tube.
Attention, ne solidarisez que la roue ! Il ne faut surtout pas percer dans le moteur tubulaire !!
Pour les tubes lisses, il faut utiliser 4 rivets pour bien fixer la roue au tube, précisément 4 rivets pop en acier de 5 mm ou 4 vis parker (roue aluminium uniquement) disposés à 90°.

Pour finir, remontez le tube d’enroulement sur sa console de fixation avec le support moteur pour store banne et le support embout de tube d’enroulement.
Remettez en place toutes les vis et les fixations nécessaires au bon maintien du tube.

6ième étape : Tout est installé, ne reste plus qu’à brancher le moteur.

Pour le schéma de câblage, référez-vous à la notice de votre produit.
Rappelez-vous bien que le branchement doit être conforme aux normes électriques en vigueur. Les câbles doivent être sous gaines et la liaison électrique dans des boitiers étanches, dédiés pour l’extérieur.

Dernière étape : Comment programmer le moteur, les fins de course et la télécommande sans fil ?

Tout dépend de la motorisation que vous avez achetée. Référez-vous à la notice de votre produit, toutes les procédures de programmation sont indiquées dedans.
Si votre moteur a des fins de courses mécaniques, l’ajustement se fait à tâtons avec deux vis + et -.
Encore mieux : les moteurs récents et performants ont maintenant des fins de course automatiques. Le moteur effectue un auto-apprentissage des fins de course, il calcule automatiquement la position haute et basse. Cela supprime toute forme de réglage ennuyant et assure un fonctionnement toujours optimum du moteur.

Rappel et avertissement : Cet article vous explique à titre informatif comme transformer un store banne manuel en store motorisé. Vous devez toujours vous référer à la notice de pose du produit que vous avez acheté.
Si vous n’êtes pas un bon bricoleur et que vous n’y connaissez strictement rien, confiez la pose à un installateur qualifié.

Un exemple de pose en image : Moteur de store - Pose et installation
