Comment poser et installer un store banne ?

GUIDE POUR POSER UN STORE BANNE

Des conseils pour la fixation, l’installation, la pose et le montage d'un store banne.

AVERTISSEMENT ET PREAMBULE

• Si vous n'êtes pas un bricoleur bon et averti, confiez la pose à un professionnel. Cet article apporte simplement des explications à titre informatif.
• Ne déployez jamais votre store banne avant la fixation définitive au mur.
• Laissez le film protecteur qui entoure le store, vous ne le retirerez qu'au dernier moment, une fois le store installé.
• Avant de vous lancez dans l'installation, prévoyez tous les outils nécessaires (perfo, quincaillerie, niveau à bulle, un jeu de clés plates...), une seconde personne pour vous aider et deux échelles.
• Référez-vous à la notice de votre produit avant tout.

POSE PLAFOND OU POSE CONTRE LA FACADE

• Dans cet article, nous allons voir en image l'installation d'un store banne coffre en pose plafond, avec ancrage par scellement chimique dans du béton plein. Ce type de pose se fait sur un retour de maçonnerie, bien souvent en loggia ou balcon.
  Pour une pose en applique sur la façade (pose à l'horizontale contre le mur), ce sont exactement les mêmes techniques de pose, seule la forme des supports du store changent.

VISSERIE ET TECHNIQUE DE FIXATION DANS LE MUR

• Que faire de la visserie fournie par défaut avec votre store banne ?
  Rien du tout, je vous conseille de ne pas l'utiliser. Pour une fixation durable, il vaut mieux acheter de la fixation plus robuste :
  • des kits de scellement chimique avec ses longues tiges filetées (et ses tamis si besoin),
  • ou bien des chevilles métalliques pour fixation lourde, notamment des boulons d'expansion pour fixation lourde.
  En matière de fixation, il ne faut pas se montrer économe, choisissez de la qualité...


• Bien choisi et correctement utilisé, le scellement chimique est un moyen de fixation extrêmement solide. On l'utilise couramment pour poser des portails, des stores bannes, des pergolas, des gardes-corps...


• Pour fixer un store banne dans du béton plein, il est possible de ne pas utiliser de l'ancrage chimique et d'utiliser à la place des chevilles métalliques avec ses boulons d'expansion pour fixation lourde.
  Mais dans du matériau creux, le scellement chimique est obligatoire ! Il n'y a même pas à réfléchir...

1 - MESURER ET DETERMINER L'EMPLACEMENT DU STORE BANNE

• Déterminez l'emplacement exact de pose.
  Pour savoir à quelle hauteur et à quel endroit poser votre store banne sur votre façade, consultez la rubrique : Hauteur de pose

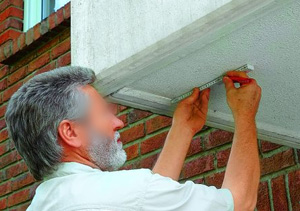

• Faites des tracés très précis.
  La distance entre les supports du store, entre les deux joues de fixation doit être reportée au mur. A l'aide d'un crayon noir, délimitez le pourtour des consoles de fixation sur le mur. Tracez des traits droits tout le long et vérifiez l’alignement des repères.
  L'objectif est de respecter l'horizontalité et le parallélisme des supports de store.


• Prenez bien votre temps, réfléchissez et ne percez pas à la va-vite.
  Il faut systématiquement faire des tracés. Et pour être certain, vérifiez vos tracés une seconde fois, vous gagnerez du temps au final plutôt que de réparer une erreur de mesure ou de marquage.

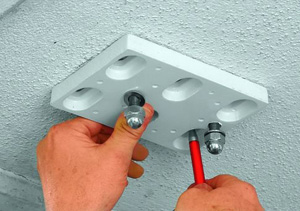

2 - ALIGNER ET MARQUER LES POINTS DE FIXATION

• Veillez à ce que les supports de fixation soient correctement positionnés. Alignez bien les supports verticalement et horizontalement avec une ficelle, une grande règle ou un long bout de bois. L'idéal est d'utiliser un niveau de 2 mètres (à défaut, d'un moins 1 mètre avec une grande règle en plus).

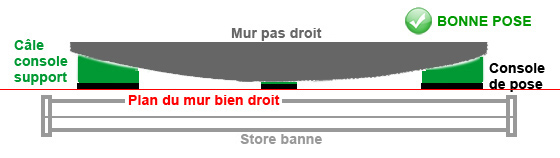

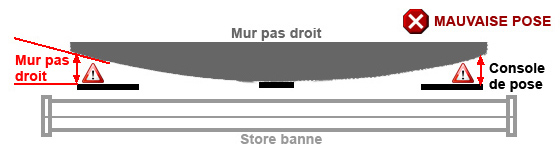

• Vérifiez la planéité de votre mur. Dans le cas d’un mur creux ou bombé, effectuez un calage des supports afin de les aligner correctement.

• Calez les supports de façon à ce qu’ils soient sur le même plan.

• Ci-dessus, les images montrent une pose en applique contre le mur. Que ce soit pour une pose plafond ou une pose en applique contre le mur d'une façade, le principe est le même : tout doit être d'équerre et de niveau.

3 - PERCER

• Percez avec une perceuse à percussion (perforateur, foreuse à percussion) avec forêt à béton.
• Attention : le diamètre de la mèche doit être choisi en fonction du diamètre des tiges filetées qui seront scellées. Généralement, on choisit un forêt de diamètre 2 à 4 mm supérieur au diamètre de la tige filetée, pour une fixation chimique sans tamis dans du béton plein. Quoi qu'il en soit, référez-vous toujours à la notice de votre kit de scellement chimique.

4 - BROSSER ET NETTOYER LES TROUS

• Il est indispensable de nettoyer tous les trous de perçage afin qu'il n'y ait plus aucune poussière qui nuirait à l'accrochage de la résine de scellement. Pour cela, utilisez une brossette et une petite soufflette, parfois fournies avec le kit.
• Nettoyez également aux alentours des trous pour que le plan du mur soit bien plat et qu'aucun débris n'empêche la planéité.

5 - SCELLEMENT CHIMIQUE

• Vous devez choisir un kit de scellement chimique adapté au matériau du mur.
  Il existe généralement deux familles de kit de fixation chimique : l'une pour les murs pleins et l'autre pour les murs creux. Il ne faut pas se tromper, il faut choisir le bon kit de scellement chimique, c'est important pour que le scellement soit suffisamment robuste !
• Pour les matérieux creux, il est obligatoire de mettre en place des tamis de scellement dans chacun des trous. Généralement, ces tamis vous seront fournis avec le kit de scellement chimique.

• Dans tous les cas, référez-vous à la notice de votre kit de scellement chimique.
  Pour plus de détails : Percer dans un mur en béton, du parpaing, de la brique pour fixer un store.

6 - AJUSTER PUIS SERRER

• Avant que le mortier ne durcisse, ajustez les tiges filetées puis nettoyez le surplus de résine qui déborde. Pour être bien sûr de l'alignement avant que cela ne sèche, placez la console de fixation pour vérifier si tout est bien droit, de niveau.
• Une fois que la resine a bien séché, placez définitivement la console puis serrez tous les écrous.
  Attention, il ne faut pas serrer les écrous tant que la résine chimique n'est pas sèche complètement.

• Toutes les consoles de pose doivent être posées. Dans l'exemple en image, c'est un store banne de 5 mètres de large par 2.50 mètres d'avancée, et deux supports de pose sont fixés au mur. Pour des dimensions supérieures, on a parfois 3, 4 ou 5 supports de pose à fixer... Il faut tous les mettre sans exception et bien alignés.


• Aussi, toutes les tiges filetées doivent être scellées. En image, on constate qu'il y a 4 tiges filetées par console de fixation. Les 4 points de fixations doivent être respectés.

7 - MONTAGE ET POSE DU STORE BANNE

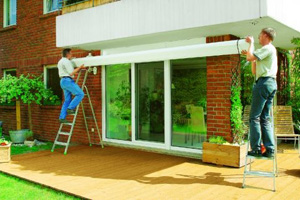

• Il est indispensable d’effectuer cette opération avec une seconde personne. Assemblez le store banne sur ses supports puis placez et serrez les écrous de fixation.

8 - AJUSTER PUIS SERRER TOUTES LES FIXATIONS DU STORE BANNE

• Afin de vous permettre de centrer parfaitement votre store banne, vous trouverez parfois des écrous d'ajustement latéraux et transversaux.

9 - REGLAGE DE L'INCLINAISON

• La plupart des stores bannes ont un réglage de l'inclinaison. Pour une raison fonctionnelle ou esthétique, vous pouvez être amené à régler l’inclinaison de la toile. Quel que soit le réglage, vous devez conserver une inclinaison de toile d'au moins 10 degrés afin que la pluie et les poussières glissent naturellement.


• Vous devez déployer complètement le store (toile tendue) puis desserrez légèrement les vis de serrage sur les cotés ou au niveau des supports de bras selon les modèles de store. Une seconde personne accompagne et soulage le store en bout de barre de charge. Dès lors que l'inclinaison vous convient, contrôlez le niveau sur la barre de charge (avec un niveau) puis resserrez en commençant par la vis du haut.


• Enfin, placez les caches de protection sur les cotés s'il y en a.

• Référez-vous toujours à la notice de votre store banne car la procédure de réglage de l'inclinaison varie d'un modèle à un autre. Sur la plupart des stores, ce n'est bien souvent pas compliqué à régler mais il faut être à deux.

POUR LES STORES BANNES AVEC MOTEUR ELECTRIQUE (10 et 11)

Si vous avez opté pour un store banne motorisé, vous devez raccorder l'alimentation du moteur de store à une source électrique.
Le raccordement doit être fait conformément aux normes électriques en vigueur. Les câbles sous gaine et les liaisons électriques sous boite de raccordement étanche car l'installation est à l'extérieur.

Pour votre sécurité, coupez le disjoncteur au tableau électrique avant d'effectuer le raccordement ou le tirage de la ligne.
Pour en savoir plus, consultez l'article suivant : Installation prise electrique extérieur

10 - SCHEMA DE CABLAGE DE LA MOTORISATION

Référez-vous obligatoirement à la notice de votre produit. Les raccordements varient d'un modèle de moteur à un autre.
Sur le forum, vous trouverez quelques exemples de câblage à titre informatif :
   Branchement cablage store banne, des exemples...
   Branchement moteur Somfy SLT, LT 50-60 (interrupteur filaire).

11 - REGLAGE DES FINS DE COURSE DU MOTEUR
