Conseils pour percer et fixer dans un mur

COMMENT PERCER ET FIXER DANS UN MUR ?

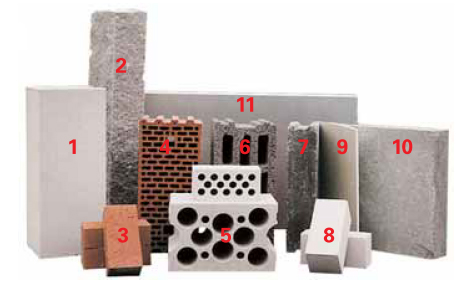

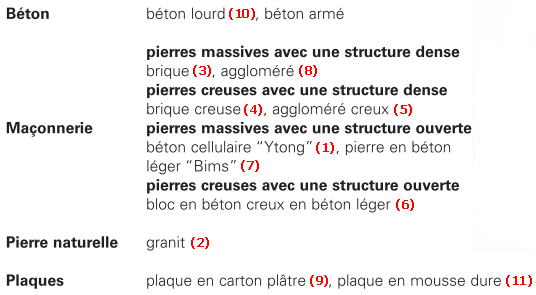

Murs concernés : mur en béton, en brique, ou en pierre ; de type porteur ou pas ; mur de façade, de pignon ou autres...

Nous allons voir dans cet article comment percer dans un mur en béton, dans du parpaing ou de la brique. La finalité étant de fixer au mur un store banne, une pergola ou un équipement assez lourd (balustrade, escalier...).

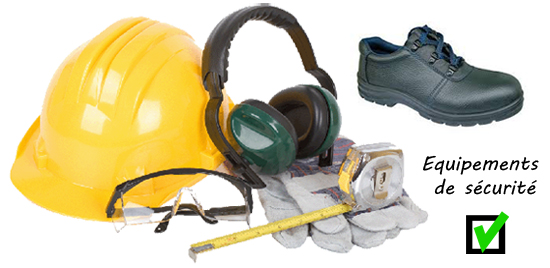

Avant tout chose, n'oubliez pas de porter des gants, des lunettes de protection et un casque anti-bruit pour manipuler les outils de perçage.

PERCAGE, VISSERIE ET FIXATION

L'outillage pour percer dans du béton, du parpaing, de la brique, de la pierre...

Il vous faut un bon perforateur (appelé familièrement un « perfo »). Une perceuse classique ne suffira pas.

Une perceuse classique entraine un forêt en rotation pour percer. Bien que la plupart des perceuses intègrent désormais un mode percussion, la puissance reste limitée.
Un perforateur est une véritable perceuse à percussion, plus solide et plus puissante. Le perforateur peut non seulement percer, mais aussi perforer les matériaux les plus rigides.

Souvent, un bon perforateur dispose de 3 modes de fonctionnement : perçage, percussion et burinage :
En mode perçage, le perforateur entraine la mèche en rotation telle une perceuse.
En mode percussion, la mèche tourne et en même temps, a un mouvement de va-et-vient pour frapper le matériau et le pénétrer.
En mode burinage, le perforateur permet de faire des petits travaux de démolition (faire sauter du carrelage, du dallage, dégarnir des joints...). On appelle couramment cette fonction le « stop de rotation ».

Pour percer dans un matériau plein : mettez le commutateur en mode "percussion".
Pour percer dans un matériau creux : mettez absolument le commutateur en mode "perçage" !

Concernant la vitesse de rotation de la machine, vous pouvez la régler en continue lors de la mise en marche, en augmentant ou en diminuant la pression exercée sur l'interrupteur Marche/Arrêt.

A titre d'exemple, citons un perforateur de marque Berner :

• Puissance absorbée de 800 W. Puissance de frappe de 3.0 J. • Perçage béton jusqu'à 26 mm avec forêt, 68 mm avec trépan. Perçage acier jusqu'à 13 mm avec mandrin SDS-plus. Perçage bois jusqu'à 30 mm avec mandrin SDS-plus. • Système de fixation rapide des mandrins. • Débrayage de sécurité.

Vous voulez fixer un store banne sur le mur de votre façade :

Tout d'abord, n'utilisez pas la visserie standard fournie de base avec votre store banne ou pergola. La visserie livrée avec votre équipement est bien souvent d'entrée de gamme.
Pour un chevillage plus robuste, il vaut mieux acheter de la fixation de meilleure qualité, et surtout parfaitement adaptée au matériau dans lequel sera fixé votre équipement.

Quelle visserie ou quelle fixation acheter ?

Tout dépend de la nature du mur dans lequel sera fixé l'équipement.

Cas n°1 : votre store sera fixé sur un matériau creux (au niveau des parpaings, sur des briques creuses, sur blocs creux en béton léger) :

Lorsque vous désirez fixer une charge lourde dans un matériau creux, il n'y a même pas à réfléchir : il faut utiliser du scellement chimique ! C'est un moyen de scellement (à base de résine bi-composant) extrêmement robuste.
De plus, il est indispensable de mettre en place des tamis de scellement dans chacun des trous. Avec les cartouches de résine chimique, vous trouverez différentes tailles de tamis/tiges filetées.

Pour la pose d'un store banne de grande dimension, vous pouvez choisir des tamis de 16mm de diamètre par 130mm de longueur, avec ses tiges filetées appropriées. Pour les trous, faites un pré-perçage avec un forêt béton de 12 mm puis un perçage finale à 16 mm.

Rappel sur le scellement chimique :

• Vous devez choisir un kit de scellement chimique approprié au matériau du mur. Il existe grosso-modo deux familles de fixation chimique : l'une pour les murs pleins et l'autre pour les murs creux. • Choisissez le bon scellement et référez-vous bien à la notice de votre fixation chimique.

Cas n°2 : votre store sera fixé sur un matériau plein (béton, pierre naturelle, brique pleine) :

Dans ce cas, vous pouvez aussi utiliser des kits de scellement chimique. A noter que dans un matériau plein, l'utilisation de tamis n'est alors pas nécessaire.
En fait, la fixation chimique convient pour pratiquement tous les supports (matériaux pleins, creux, légers ou plaques). A condition qu'elle soit correctement utilisée et que les tiges d'ancrage (avec ses tamis si besoin) soient choisies au diamètre et à la longueur adéquats par rapport à la charge qui sera soutenue.

Alternative pour les matériaux pleins (béton ou brique pleine) : à la place du scellement chimique, vous pouvez utiliser de la fixation métallique spécifique pour charge lourde.

Les chevilles d'ancrage à expansion sont suffisamment robustes dans les supports massifs et solides tels que le béton, le maçonnage de briques pleines et les pierres naturelles. Dans ces cas précis, le scellement chimique n'est pas nécessaire, le chevillage métallique d'ancrage pour charge lourde est largement suffisant.

Fixation de charges lourdes (balustrades, stores, pergolas, machines, escaliers, constructions métalliques, profilés, étriers dans le béton, pierre naturelle dans des locaux fermés et secs). Cône d'expansion à triple effet. Bague en plastique pour éviter la rotation du goujon d'ancrage lors de la pose, la bague évite également la surtension de la pièce à fixer sur le support. Existe du diamètre 6 mm jusqu'à 16 mm, et de longueur 60 mm à 140 mm.

Tous les bons fabricants de fixation/visserie proposent ce genre de produit.

Mode de pose d'un boulon métallique d'expansion :

Tout ancrage a un couple de serrage. Le couple pour serrer est indiqué dans la documentation du fabricant par : T_inst (en Nm).
Il est inutile de serrer l'ancrage au-delà du couple préconisé par le fabricant. Une fois correctement serré, si vous insistez démesurément, la pression sur les parties filetées et la zone de portance provoquerait l'arrachement du filet ou la rupture du matériau (fissure).

QUELQUES CONSEILS SUPPLEMENTAIRES

A quel endroit poser un store banne : Hauteur de pose d'un store banne

Comment faire si vous tombez sur une ferraille en perçant ?

Pour fixer un équipement sur une façade, la zone la plus robuste du mur est la ceinture. La contrainte de pose, c'est que la ceinture d'un mur est faite en béton armé (béton coulé dans une armature en fer). Il y a donc quelques probabilités de tomber sur la ferraille en perçant. Si par hasard, vous tombez sur un fer, et si le store est sur un tube porteur (carré), déplacez un peu votre support.
Sinon, ne vous arrêtez pas ; continuez la pose à l'endroit prévu et essayez un peu d'agrandir le trou pour y insérer ensuite le tamis et la tige filétée avec la colle chimique.
Par ailleurs, selon le modèle de store, on peut trouver plusieurs trous sur le support, et dans ce cas là, adaptez votre pose en fonction.

Autre exemple : en pose sous balcon d'appartement, c'est souvent truffé de fer à béton dans tous les sens. Dans ces zones-là, je vous conseille de toujours faire un pré-perçage avec un plus petit diamètre de forêt. Par exemple pour un perçage finale à 16 mm, faites un prépercage à 12. Si vous tombez sur un fer, essayez de percer en biais, en regardant avant dans le trou où se trouve la ferraille.

Guide de la fixation de Berner :

Dans le document PDF suivant, vous allez découvrir toute la gamme de fixation Berner avec des conseils pratiques, des images détaillées, un guide de choix et des informations techniques très utiles. La documentation est vraiment bien faite :

• Gamme de fixation Berner : catalogue, conseils, guide, choix

Comment percer proprement dans un mur en brique creuse :

Dans de la brique creuse, n'utilisez pas le mode percussion ! Vous risqueriez sinon, à cause des vibrations et de la frappe, de percer un trou trop grand ou de casser la brique.
Ainsi, percez avec une mèche à béton à vitesse lente, et en mode perçage. Plus précisément, commencez par réaliser un avant-trou de plus petit diamètre, avant de repercer au diamètre final recherché.

Pour fixer un store banne étape par étape : Pose Store Banne
