Choix du moteur - Comment choisir une motorisation de store banne ?

Dossier parent : Comment motoriser un store banne manuel ?

Préambule : vous désirez installer un moteur sur votre store banne qui se manœuvre actuellement par manivelle. Avant achat, comment choisir et dimensionner le moteur ? Quelle puissance moteur choisir ?

Dans une même marque de moteur de store, il existe tout un tas de moteur. A première vue, cela parait compliqué d'en choisir un parmi des dizaines de modèle. Nous allons voir que ce n'est pas si difficile que cela en à l'air. Il suffit simplement de choisir le moteur à l'aide d'un tableau (ou abaque).

Les moteurs filaires et les moteurs sans fil ?

Chaque marque propose une gamme de moteur filaire et une gamme de moteur radio sans fil. De nos jours, la commande filaire est dépassée. Son câblage est plus fastidieux, le rendu est moins esthétique et l'utilisation moins confortable.
Ainsi, il faut plutôt s'orienter vers une motorisation à commande sans fil (sans fil = radio = RTS, c'est le même vocabulaire) qui sera pilotée par une télécommande (et non un interrupteur à câbler).

Choisir le couple, la puissance mécanique du moteur de store banne.

Il existe différentes puissances mécaniques (couples du moteur), et plusieurs diamètres de moteur.
La puissance mécanique générée par le moteur est appelée le couple, le couple est exprimé en N.m (une force multipliée par une longueur). Le couple est le produit d'un effort par un bras de levier.

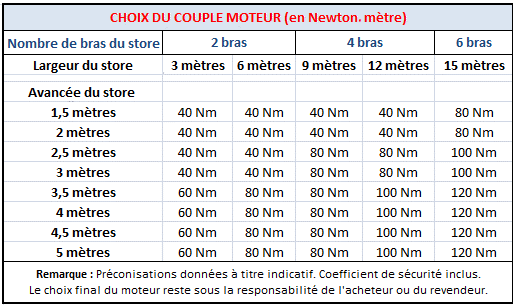

Le tableau ci-après vous permet de choisir une puissance moteur (en fait le couple) en fonction des dimensions de votre store banne.
Chaque constructeur à ses propres tableaux mais c'est grosso-modo la même chose. Référez-vous aux abaques de la marque vers laquelle vous allez vous orienter.
Sur certains tableaux, vous trouverez en complément une colonne qui spécifie les différents diamètres de tube d'enroulement de store.

Exemple d'utilisation du tableau : pour un store banne équipé de 2 bras, d'une largeur de 6 mètres pour une avancée de 3 mètres, il me faut choisir un moteur d'au moins 40 Nm !
Si je trouve en magasin ou sur internet un moteur plus puissant, cela convient bien sûr. Qui peut le plus peut le moins. Ainsi, si mon moteur fait 50, 55 ou 60 Nm, cela convient dans mon exemple. Le couple donné dans le tableau est le couple minimal qu'il faut avoir. Si vous trouvez un moteur plus puissant, cela conviendra mais vous allez payer un moteur plus cher pour rien (car plus le moteur est puissant et plus le prix augmente).

Le couple et la vitesse de rotation

Dans la désignation des moteurs, on rencontre souvent les indications suivantes :
« Nom du Moteur 40/17 », par exemple.
Ceci désigne un moteur de couple de 40 Newton.mètre et d'une vitesse de rotation de 17 tours par minute. Pour information, 10 Newton.mètre = 1,02 Kg soulevés avec un bras de levier de 1 mètre.
Par ailleurs, vous trouverez toutes les références du moteur inscrites sur l'étiquette qui est collée sur le tube du moteur.

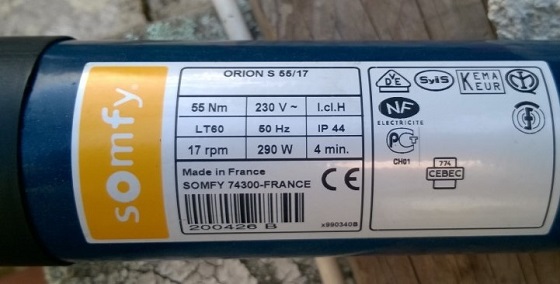

Ci-dessous, un exemple d'étiquette moteur :

Sur cet exemple d'étiquette en photo, on peut notamment lire que c'est un moteur du fabricant Somfy, le modèle nommé "Orion S" de couple 55 Nm pour 17 tours/min (17 rpm en anglais).

Le choix d'une option commande de secours (manoeuvre de dépannage manuelle).

La plupart des marques de moteur de store banne proposent une gamme de motorisation avec une commande de secours intégrée.
Un orage qui fait tout disjoncter, un problème technique, une panne quelconque... pas de problème si le moteur est équipé d'une commande mécanique de secours.
Même sans électricité, même si le récepteur ou la télécommande est défectueuse, il y a la possibilité de raccrocher une manivelle de secours pour manœuvrer le store mécaniquement.
Cette option vous apporte une sécurité supplémentaire. Chez certains fabricants, citons Somfy, l'option est appelée CSI (commande de secours intégrée). Pour motoriser un store banne, je vous conseille d'opter pour ce genre de moteur (tous ceux équipés avec une commande de secours), ils sont un peu plus chers mais c'est bien pratique en cas de panne pour refermer son store.

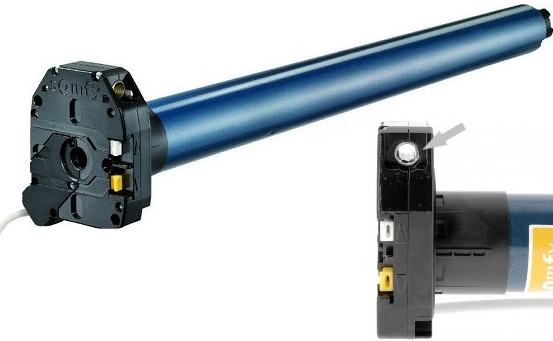

Ci-dessous, voici un exemple de moteur avec CSI, la tête du moteur est un peu plus grosse et il y a une entrée pour y insérer la petite manivelle de secours (de forme 6 pans 7 mm).
